・材質・加工精度・バランス精度ともにJIS規格(JIS B 1855-1978)｢細幅Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
共通仕様

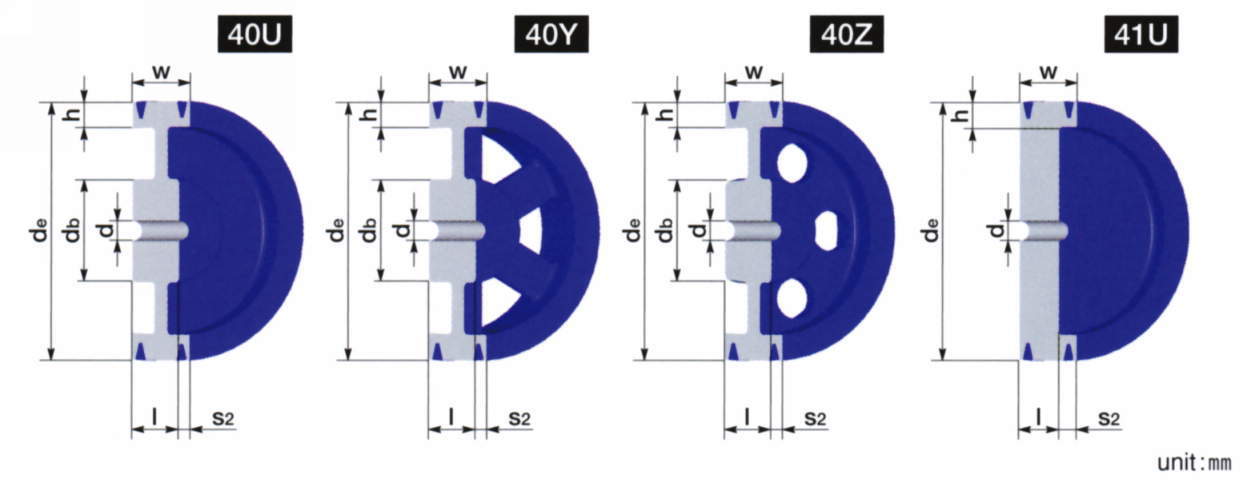

| 形状 | U：ベタ X：4本リム Y：6本リム |
|---|
鍋屋バイテック会社
Vプーリー｜ウェッジプーリー 8V形
詳細仕様
81件の型式
-
4本掛
-
6本掛
-
8本掛
-
10本掛
| 型式 |
ピッチ径 dp (mm) |
外径 de (mm) |
軸穴径d(mm)最大 | 軸穴径d(mm)下穴 | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| db | l | s1 | s2 | w | h(0～+4) | |||||||||
| 500-8V-4 | 495 | 501 | 110 | 58 | 10Z | 4 | 200 | 160 | 36.2 | - | 123.8 | 40.5 | 2.50 | 88.0 |
| 520-8V-4 | 515 | 521 | 110 | 58 | 10Z | 4 | 200 | 160 | 36.2 | - | 123.8 | 40.5 | 2.90 | 93.1 |
| 530-8V-4 | 525 | 531 | 110 | 58 | 10Z | 4 | 200 | 160 | 36.2 | - | 123.8 | 40.5 | 3.13 | 95.7 |
| 540-8V-4 | 535 | 541 | 110 | 58 | 10Z | 4 | 200 | 160 | 36.2 | - | 123.8 | 40.5 | 3.28 | 96.1 |
| 560-8V-4 | 555 | 561 | 120 | 58 | 10Z | 4 | 220 | 160 | 36.2 | - | 123.8 | 40.5 | 3.81 | 108 |
| 600-8V-4 | 595 | 601 | 120 | 58 | 10Z | 4 | 220 | 160 | 36.2 | - | 123.8 | 40.5 | 5.01 | 120 |
| 630-8V-4 | 625 | 631 | 120 | 65 | 10Z | 4 | 220 | 180 | 56.2 | - | 123.8 | 42.5 | 6.16 | 134 |
| 710-8V-4 | 705 | 711 | 120 | 65 | 10Z | 4 | 220 | 180 | 56.2 | - | 123.8 | 42.5 | 9.45 | 155 |
| 750-8V-4 | 745 | 751 | 120 | 65 | 10Y | 4 | 220 | 180 | 56.2 | - | 123.8 | 42.5 | 9.21 | 137 |
| 800-8V-4 | 795 | 801 | 120 | 65 | 10Y | 4 | 220 | 180 | 56.2 | - | 123.8 | 42.5 | 11.4 | 147 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 500-8V-4 | 500-8V-4 | P | 216,000 | - | 在庫品 |
| 520-8V-4 | 520-8V-4 | P | 229,000 | - | 在庫品 |
| 530-8V-4 | 530-8V-4 | P | 234,000 | - | 在庫品 |
| 540-8V-4 | 540-8V-4 | P | 245,000 | - | 在庫品 |
| 560-8V-4 | 560-8V-4 | P | 247,000 | - | 在庫品 |
| 600-8V-4 | 600-8V-4 | P | 267,000 | - | 在庫品 |
| 630-8V-4 | 630-8V-4 | P | 285,000 | - | 在庫品 |
| 710-8V-4 | 710-8V-4 | P | 325,000 | - | 在庫品 |
| 750-8V-4 | 750-8V-4 | P | 334,000 | - | 在庫品 |
| 800-8V-4 | 800-8V-4 | P | 372,000 | - | 在庫品 |
