・材質・加工精度・バランス精度ともにJIS規格(JIS B 1854-1987)｢一般用Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
鍋屋バイテック会社
Vプーリー｜JIS Vプーリー A形
詳細仕様
146件の型式
-
1本掛
-
2本掛
-
3本掛
| 型式 |
呼び径 dm (mm) |
外径 de (mm) |

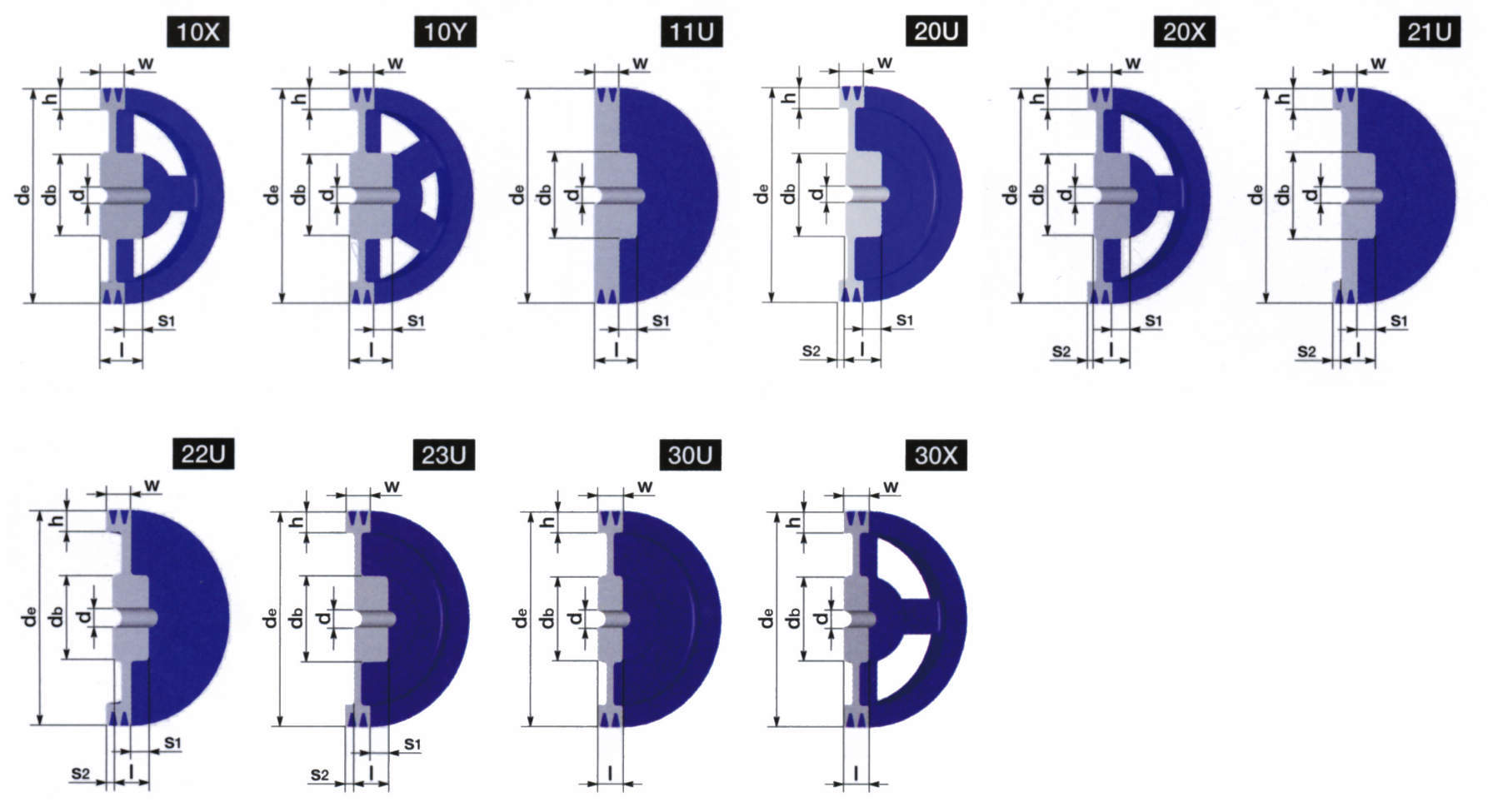

軸穴径d(mm) | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 下穴 | db | l | s1 | s2 | w | h(0～+2) | |||||||
| 125-A-1 | 125 | 134 | 28 | - | 23U | 1 | 50 | 28 | 15 | 7 | 20 | 17 | 0.00262 | 1.28 |
| 132-A-1 | 132 | 141 | 28 | - | 23U | 1 | 50 | 28 | 15 | 7 | 20 | 17 | 0.00315 | 1.36 |
| 140-A-1 | 140 | 149 | 28 | - | 23U | 1 | 50 | 28 | 15 | 7 | 20 | 17 | 0.00385 | 1.46 |
| 150-A-1 | 150 | 159 | 32 | - | 10U | 1 | 56 | 32 | 12 | - | 20 | 17 | 0.00496 | 1.75 |
| 160-A-1 | 160 | 169 | 32 | - | 10U | 1 | 56 | 32 | 12 | - | 20 | 17 | 0.00617 | 1.88 |
| 170-A-1 | 170 | 179 | 32 | - | 10X | 1 | 56 | 32 | 12 | - | 20 | 17 | 0.00670 | 1.76 |
| 180-A-1 | 180 | 189 | 32 | - | 10X | 1 | 56 | 32 | 12 | - | 20 | 17 | 0.00804 | 1.85 |
| 190-A-1 | 190 | 199 | 32 | - | 10X | 1 | 56 | 32 | 12 | - | 20 | 17 | 0.00953 | 1.94 |
| 200-A-1 | 200 | 209 | 32 | - | 10X | 1 | 56 | 32 | 12 | - | 20 | 17 | 0.0112 | 2.03 |
| 212-A-1 | 212 | 221 | 32 | - | 10X | 1 | 56 | 32 | 12 | - | 20 | 17 | 0.0135 | 2.14 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 125-A-1 | 125A1 | P | 2,640 | 在庫品 | 在庫品 |
| 132-A-1 | 132A1 | P | 2,920 | 在庫品 | 在庫品 |
| 140-A-1 | 140A1 | P | 3,170 | 在庫品 | 在庫品 |
| 150-A-1 | 150A1 | P | 3,710 | 在庫品 | 在庫品 |
| 160-A-1 | 160A1 | P | 4,140 | 在庫品 | 在庫品 |
| 170-A-1 | 170A1 | P | 4,230 | 在庫品 | 在庫品 |
| 180-A-1 | 180A1 | P | 4,370 | 在庫品 | 在庫品 |
| 190-A-1 | 190A1 | P | 4,710 | 在庫品 | 在庫品 |
| 200-A-1 | 200A1 | P | 4,860 | 在庫品 | 在庫品 |
| 212-A-1 | 212A1 | P | 5,370 | 在庫品 | 在庫品 |
