・1950年、日本で最初にメーカー標準品としてシリーズ化されたVプーリー。
・外周での不釣合い質量は、プーリー質量の0.2％または3gのいずれか大きい方を許容値としています。これはJIS規格(JIS B 1854-1987｢一般プーリ｣)に規定する釣合い良さと同一の精度です。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
鍋屋バイテック会社
Vプーリー｜標準 Vプーリー B形
詳細仕様
117件の型式
-
1本掛
-
2本掛
-
3本掛
-
4本掛
| 型式 | 溝形状 | 溝本数 |
ピッチ径 dp (mm) |
外径 de (mm) |

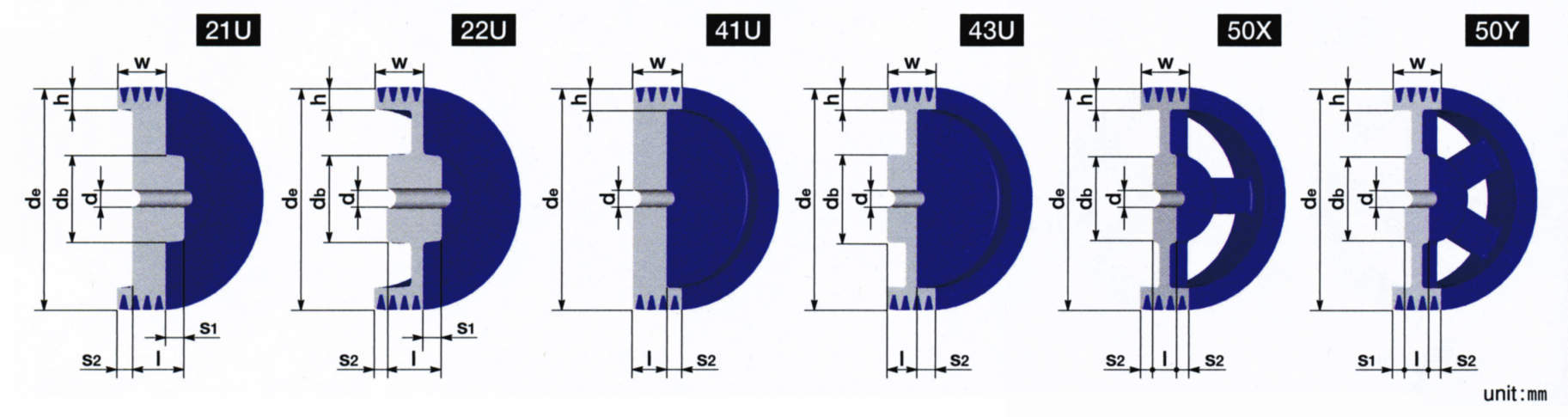

軸穴径d(mm) | 形状図番 | ハブ(mm) | リム(mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 最小 | 下穴 | db | l | s1 | s2 | w | h(0～+2) | ||||||||
| 3-B-2F | B | 2 | 65.2 | 76.2 | 22 | 10 | 8 | 41U | - | 30 | - | 14 | 44 | 18 | 0.000535 | 0.87 |
| 3 1/2-B-2 | B | 2 | 77.9 | 88.9 | 28 | 11 | 8 | 21U | 50 | 32 | 19 | 31 | 44 | 18 | 0.00103 | 1.21 |
| 3 1/2-B-2F | B | 2 | 77.9 | 88.9 | 29 | 10 | 8 | 41U | - | 30 | - | 14 | 44 | 18 | 0.00104 | 1.21 |
| 4-B-2 | B | 2 | 90.6 | 101.6 | 28 | 11 | 8 | 21U | 50 | 32 | 19 | 31 | 44 | 18 | 0.00169 | 1.46 |
| 4-B-2F | B | 2 | 90.6 | 101.6 | 36 | 10 | 8 | 41U | - | 30 | - | 14 | 44 | 18 | 0.00184 | 1.61 |
| 4 1/2-B-2 | B | 2 | 103.3 | 114.3 | 32 | 11 | 8 | 21U | 57 | 32 | 19 | 31 | 44 | 18 | 0.0027 | 1.82 |
| 4 1/2-B-2F | B | 2 | 103.3 | 114.3 | 44 | 10 | 8 | 41U | - | 30 | - | 14 | 44 | 18 | 0.00303 | 2.07 |
| 5-B-2 | B | 2 | 116 | 127 | 32 | 13 | 8 | 22U | 57 | 37 | 19 | 26 | 44 | 18 | 0.00383 | 2.07 |
| 5-B-2F | B | 2 | 116 | 127 | 32 | 10 | 8 | 40U | 57 | 30 | - | 14 | 44 | 18 | 0.00378 | 1.94 |
| 5 1/2-B-2 | B | 2 | 128.7 | 139.7 | 35 | 13 | 8 | 22U | 63 | 37 | 19 | 26 | 44 | 18 | 0.0055 | 2.45 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 3-B-2F | 3B2F | P | 2,090 | 在庫品 | 在庫品 |
| 3 1/2-B-2 | 31/2B2 | P | 2,680 | 在庫品 | 在庫品 |
| 3 1/2-B-2F | 31/2B2F | P | 2,770 | 在庫品 | 在庫品 |
| 4-B-2 | 4B2 | P | 3,030 | 在庫品 | 在庫品 |
| 4-B-2F | 4B2F | P | 3,130 | 在庫品 | 在庫品 |
| 4 1/2-B-2 | 41/2B2 | P | 3,630 | 在庫品 | 在庫品 |
| 4 1/2-B-2F | 41/2B2F | P | 3,770 | 在庫品 | 在庫品 |
| 5-B-2 | 5B2 | P | 4,220 | 在庫品 | 在庫品 |
| 5-B-2F | 5B2F | P | 4,360 | 在庫品 | 在庫品 |
| 5 1/2-B-2 | 51/2B2 | P | 4,860 | 在庫品 | 在庫品 |
