LDF・LDR
LDF・LDR
LDF/LDFE/LDFS/LDR

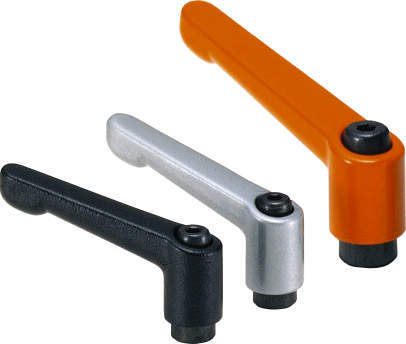

・めねじタイプのクランプレバー。
・めねじタイプはM3～M16の豊富なねじサイズ。
・レバー部は傷が目立ちにくいつや消しタイプの静電塗装。
・レバー部のカラーバリエーションは4種類。
| レバー | 亜鉛ダイカスト 静電塗装（各色） |
|---|---|
| ねじ部・ハブ部 | スティール 四三酸化鉄皮膜(黒) |
| 止めねじ | スティール 四三酸化鉄皮膜(黒) |
| スプリング | ステンレス鋼線 |
56件の型式

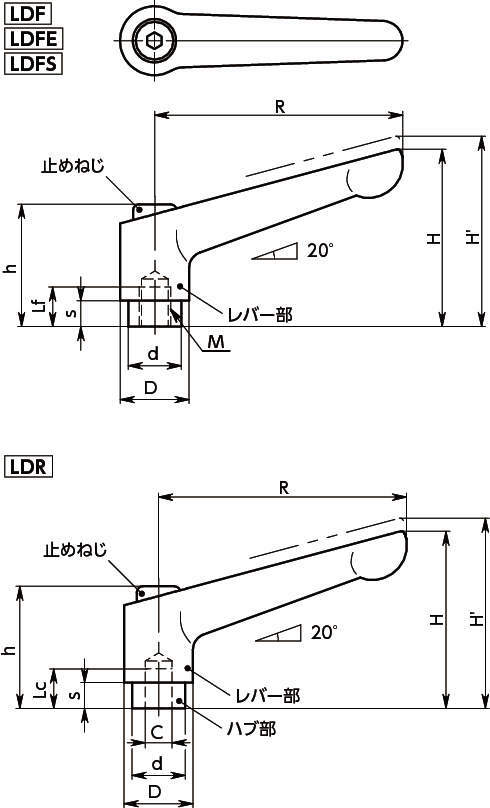

LDF/LDFE/LDFS/LDR
| 型式 | 本体カラー | M(並目) |
Lf min. (mm) |
R (mm) |
H (mm) |
H' (mm) |
h (mm) |
s (mm) |
D (mm) |
d (mm) |
歯数 |
最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||||||
| LDF-10-RD | つや消しレッド | M10 | 1.5 | 14 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 26 | 290 | 16 | 118 |
| LDF-10-SG | つや消しシルバー | M10 | 1.5 | 14 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 26 | 290 | 16 | 118 |
| LDF-10B-BK | つや消し黒 | M10 | 1.5 | 17 | 92 | 64 | 68 | 43 | 11 | 24 | 19 | 28 | 240 | 16 | 186 |
| LDF-10B-OR | つや消しオレンジ | M10 | 1.5 | 17 | 92 | 64 | 68 | 43 | 11 | 24 | 19 | 28 | 240 | 16 | 186 |
| LDF-10B-RD | つや消しレッド | M10 | 1.5 | 17 | 92 | 64 | 68 | 43 | 11 | 24 | 19 | 28 | 240 | 16 | 186 |
| LDF-10B-SG | つや消しシルバー | M10 | 1.5 | 17 | 92 | 64 | 68 | 43 | 11 | 24 | 19 | 28 | 240 | 16 | 186 |
| LDF-12A-BK | つや消し黒 | M12 | 1.75 | 14 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 26 | 500 | 23 | 150 |
| LDF-12A-OR | つや消しオレンジ | M12 | 1.75 | 14 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 26 | 500 | 23 | 150 |
| LDF-12A-RD | つや消しレッド | M12 | 1.75 | 14 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 26 | 500 | 23 | 150 |
| LDF-12A-SG | つや消しシルバー | M12 | 1.75 | 14 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 26 | 500 | 23 | 150 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LDF-10-RD | LDF-10-RD | P | 1,020 | - | 在庫品 |
| LDF-10-SG | LDF-10-SG | P | 1,020 | 在庫品 | 在庫品 |
| LDF-10B-BK | LDF-10B-BK | P | 1,370 | - | 在庫品 |
| LDF-10B-OR | LDF-10B-OR | P | 1,370 | - | 在庫品 |
| LDF-10B-RD | LDF-10B-RD | P | 1,370 | - | 在庫品 |
| LDF-10B-SG | LDF-10B-SG | P | 1,370 | - | 在庫品 |
| LDF-12A-BK | LDF-12A-BK | P | 1,130 | - | 在庫品 |
| LDF-12A-OR | LDF-12A-OR | P | 1,130 | - | 在庫品 |
| LDF-12A-RD | LDF-12A-RD | P | 1,130 | - | 在庫品 |
| LDF-12A-SG | LDF-12A-SG | P | 1,130 | - | 在庫品 |
