KSM・KSMS・KSM-PF
KSM・KSMS・KSM-PF
KSM
KSMS
・7角形は人間の手になじむ理想的なかたちです。
・ノブの材質はナイロン6とフェノール樹脂を標準化。
・めねじタイプのセブンロブノブ「KSF」「KSFS」「KSF-K」「KSF-PF」「PSFS-PF」があります。
| ノブ | KSM：ナイロン6（つや消し黒） KSMS：ナイロン6(つや消し黒) KSM-PF：フェノール樹脂(黒) |
|---|---|
| ねじ | KSM：スティール、三価クロメート処理 KSMS：SUSXM7相当 KSM-PF：スティール、三価クロメート処理 |
154件の型式

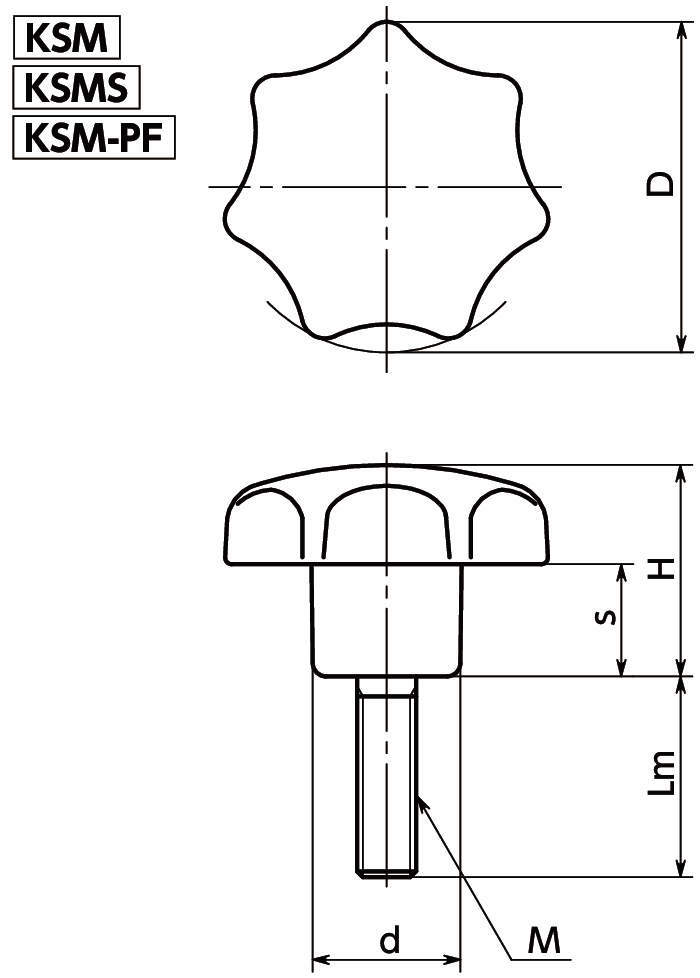

KSM・KSMS・KSM-PF
| 型式 |
D (mm) |
M(並目) |
Lm (mm) |
H (mm) |
s (mm) |
d (mm) |
SEMI 規格準拠 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||
| KSM-50-M10-30-PF | 50 | M10 | 1.5 | 30 | 32 | 17 | 22 | - | 52 |
| KSM-50-M10-35-PF | 50 | M10 | 1.5 | 35 | 32 | 17 | 22 | - | 55 |
| KSM-50-M10-45-PF | 50 | M10 | 1.5 | 45 | 32 | 17 | 22 | - | 59 |
| KSM-50-M10-55-PF | 50 | M10 | 1.5 | 55 | 32 | 17 | 22 | - | 64 |
| KSM-63-M12-30-PF | 63 | M12 | 1.75 | 30 | 40 | 21 | 26 | ○ | 91 |
| KSM-63-M12-35-PF | 63 | M12 | 1.75 | 35 | 40 | 21 | 26 | ○ | 96 |
| KSM-63-M12-40-PF | 63 | M12 | 1.75 | 40 | 40 | 21 | 26 | ○ | 100 |
| KSM-63-M12-50-PF | 63 | M12 | 1.75 | 50 | 40 | 21 | 26 | ○ | 108 |
| KSM-63-M12-60-PF | 63 | M12 | 1.75 | 60 | 40 | 21 | 26 | ○ | 117 |
| KSM-80-M16-30-PF | 80 | M16 | 2 | 30 | 50 | 25 | 35 | ○ | 207 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KSM-50-M10-30-PF | KSM-50-M10-30-PF | P | 630 | - | 10日間 |
| KSM-50-M10-35-PF | KSM-50-M10-35-PF | P | 640 | - | 在庫品 |
| KSM-50-M10-45-PF | KSM-50-M10-45-PF | P | 670 | - | 10日間 |
| KSM-50-M10-55-PF | KSM-50-M10-55-PF | P | 690 | - | 10日間 |
| KSM-63-M12-30-PF | KSM-63-M12-30-PF | P | 860 | - | 在庫品 |
| KSM-63-M12-35-PF | KSM-63-M12-35-PF | P | 860 | - | 10日間 |
| KSM-63-M12-40-PF | KSM-63-M12-40-PF | P | 870 | - | 10日間 |
| KSM-63-M12-50-PF | KSM-63-M12-50-PF | P | 870 | - | 10日間 |
| KSM-63-M12-60-PF | KSM-63-M12-60-PF | P | 910 | - | 在庫品 |
| KSM-80-M16-30-PF | KSM-80-M16-30-PF | P | 1,570 | - | 在庫品 |
