2スポークハンドル HSN

HSN

  • HSN

・リトラクタブル回転グリップGGRつき2スポークハンドル。
・グリップは引き上げてから倒す構造のため、不用意に倒れません。
・ハンドル本体は鋳鉄、グリップはフェノール樹。高トルクにも耐える強力タイプです。

#ハンドル

共通仕様

ハンドル FC200、粉体塗装(黒)
リトラクタブル回転グリップ フェノール樹脂（黒）

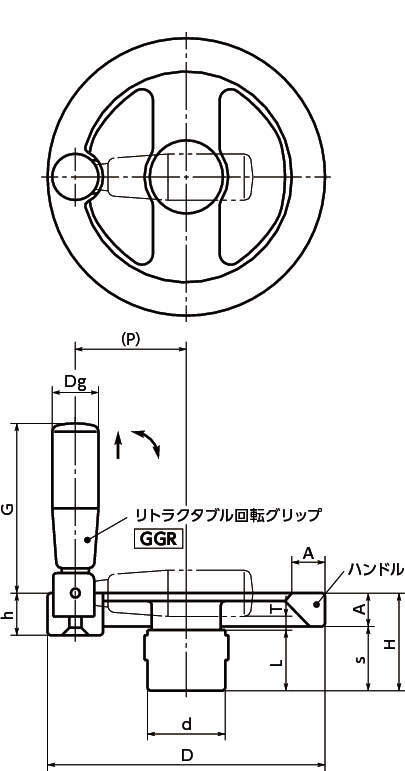

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 232件中 51-60件

  • 表示件数

232件の型式

  • HSN

型式 材質 スポーク
数		 D
(mm)		 H
(mm)		 A
(mm)		 s
(mm)		 h
(mm)		 d
(mm)		 L
(mm)		 T
(mm)		 Dg
(mm)		 G
(mm)		 P
(mm)		 標準品
質量
(g)		 追加工
タイプ 軸穴 キー溝（対応キー） 押しねじ穴 セットスクリュー
数 サイズ
HSN-200-AHC18-P フェノール樹脂製 2 200 56 17 39 18.5 48 40 2.5 26 91.5 87 2060 軸穴・押しねじ穴2カ所 18(H8) - 2カ所（90°） M6 付属
HSN-200-AHC19 フェノール樹脂製 2 200 56 17 39 18.5 48 40 2.5 26 91.5 87 2060 軸穴・押しねじ穴2カ所 19(H8) - 2カ所（90°） M6 -
HSN-200-AHC19-P フェノール樹脂製 2 200 56 17 39 18.5 48 40 2.5 26 91.5 87 2060 軸穴・押しねじ穴2カ所 19(H8) - 2カ所（90°） M6 付属
HSN-200-AHC20 フェノール樹脂製 2 200 56 17 39 18.5 48 40 2.5 26 91.5 87 2060 軸穴・押しねじ穴2カ所 20(H8) - 2カ所（90°） M6 -
HSN-200-AHC20-P フェノール樹脂製 2 200 56 17 39 18.5 48 40 2.5 26 91.5 87 2060 軸穴・押しねじ穴2カ所 20(H8) - 2カ所（90°） M6 付属
HSN-200-AHC21 フェノール樹脂製 2 200 56 17 39 18.5 48 40 2.5 26 91.5 87 2060 軸穴・押しねじ穴2カ所 21(H8) - 2カ所（90°） M6 -
HSN-200-AHC21-P フェノール樹脂製 2 200 56 17 39 18.5 48 40 2.5 26 91.5 87 2060 軸穴・押しねじ穴2カ所 21(H8) - 2カ所（90°） M6 付属
HSN-200-AHC22 フェノール樹脂製 2 200 56 17 39 18.5 48 40 2.5 26 91.5 87 2060 軸穴・押しねじ穴2カ所 22(H8) - 2カ所（90°） M6 -
HSN-200-AHC22-P フェノール樹脂製 2 200 56 17 39 18.5 48 40 2.5 26 91.5 87 2060 軸穴・押しねじ穴2カ所 22(H8) - 2カ所（90°） M6 付属
HSN-200-AHC23 フェノール樹脂製 2 200 56 17 39 18.5 48 40 2.5 26 91.5 87 2060 軸穴・押しねじ穴2カ所 23(H8) - 2カ所（90°） M8 -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
HSN-200-AHC18-P HSN-200-AHC18-P P 10,100 - -
HSN-200-AHC19 HSN-200-AHC19 P 9,860 - -
HSN-200-AHC19-P HSN-200-AHC19-P P 10,100 - -
HSN-200-AHC20 HSN-200-AHC20 P 9,860 - -
HSN-200-AHC20-P HSN-200-AHC20-P P 10,100 - -
HSN-200-AHC21 HSN-200-AHC21 P 9,860 - -
HSN-200-AHC21-P HSN-200-AHC21-P P 10,100 - -
HSN-200-AHC22 HSN-200-AHC22 P 9,860 - -
HSN-200-AHC22-P HSN-200-AHC22-P P 10,100 - -
HSN-200-AHC23 HSN-200-AHC23 P 9,860 - -
