PBF・PBF-KN
PBF・PBF-KN
PBF-KS
PBF-KSN
・スティール製とステンレス製のそれぞれに軽荷重タイプと重荷重タイプがあります。
・寸法・荷重・材質など、特殊仕様の商品も製作いたします。
・PBF-KS・PBF-KSNは、PBF・PBF-KNと区別するため、ねじ部に2本線のレーザー刻印を施しています。

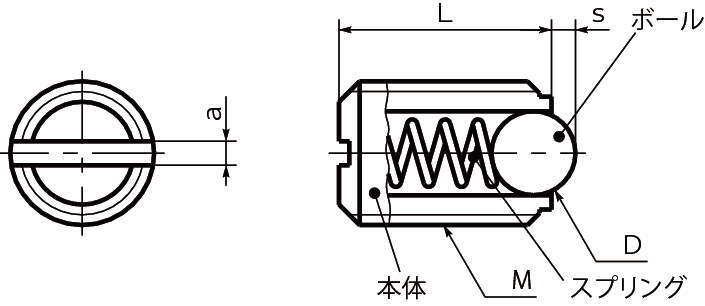

| 本体 | PBF・PBF-KS：SUM22L、四三酸化鉄皮膜(黒) PBF-KN・PBF-KSN：SUS303 |
|---|---|
| ボール | PBF・PBF-KS：SUJ2(硬度60～66HRC) PBF-KN・PBF-KSN：SUS440C(硬度54～60HRC) |
| スプリング | SUS631J1 |
36件の型式
| 型式 | タイプ | 材質 |
荷重 (N) min./max. |
M (並目) |
s | L | D | a |
質量 (g) |
適用 ボール ボタン |
|---|---|---|---|---|---|---|---|---|---|---|
| PBF-5-KS | 重荷重 | スティール | 15/22 | M5 | 0.9 | 12 | 3 | 0.8 | 0.9 | BB-5 |
| PBF-6-KS | 重荷重 | スティール | 19/28 | M6 | 1 | 14 | 3.5 | 1 | 1.5 | BB-6 |
| PBF-8-KS | 重荷重 | スティール | 36/62 | M8 | 1.5 | 16 | 4.5 | 1.2 | 3.5 | BB-8 |
| PBF-10-KS | 重荷重 | スティール | 57/104 | M10 | 2 | 19 | 6 | 1.5 | 7 | BB-10 |
| PBF-12-KS | 重荷重 | スティール | 61/110 | M12 | 2.5 | 22 | 8 | 2 | 10 | BB-12 |
| PBF-16-KS | 重荷重 | スティール | 68/142 | M16 | 3.5 | 24 | 10 | 2 | 24 | BB-16 |
| PBF-20-KS | 重荷重 | スティール | 84/166 | M20 | 4.5 | 30 | 12 | 2.5 | 43 | BB-16 |
| PBF-24-KS | 重荷重 | スティール | 127/237 | M24 | 5.5 | 34 | 15 | 3 | 70 | BB-16 |
| PBF-3-KN | 軽荷重 | ステンレス | 3/4.5 | M3 | 0.4 | 7 | 1.5 | 0.4 | 0.3 | - |
| PBF-4-KN | 軽荷重 | ステンレス | 6/14.5 | M4 | 0.8 | 9 | 2.5 | 0.6 | 0.6 | BB-5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PBF-5-KS | PBF-5-KS | P | 300 | 在庫品 | 在庫品 |
| PBF-6-KS | PBF-6-KS | P | 300 | 在庫品 | 在庫品 |
| PBF-8-KS | PBF-8-KS | P | 390 | 在庫品 | 在庫品 |
| PBF-10-KS | PBF-10-KS | P | 410 | 在庫品 | 在庫品 |
| PBF-12-KS | PBF-12-KS | P | 600 | 在庫品 | 在庫品 |
| PBF-16-KS | PBF-16-KS | P | 920 | 在庫品 | 在庫品 |
| PBF-20-KS | PBF-20-KS | P | 1,520 | 在庫品 | 在庫品 |
| PBF-24-KS | PBF-24-KS | P | 2,620 | - | 在庫品 |
| PBF-3-KN | PBF-3-KN | P | 820 | 在庫品 | 在庫品 |
| PBF-4-KN | PBF-4-KN | P | 750 | 在庫品 | 在庫品 |
