・アクチュエータ用に最適設定した高減衰能ゴムタイプのフレキシブルカップリングです。
・短時間で高精度な位置決めができます。
・両側のハブを防振ゴムで成型した、完全一体構造のカップリングです。
・バックラッシュ０
・高ゲイン対応
・高トルク
・高剛性
・振動吸収
共通仕様
| 材質(ハブ) | A2017 |
|---|---|
| 材質(高減衰能ゴム) | HNBR |
| 材質(六角穴付きボルト・六角穴付き止めねじ) | SCM435、四三酸化鉄皮膜(黒) |
鍋屋バイテック会社
カップリング｜カプリコン（高減衰能ゴムタイプ） XGT・XGL・XGSシリーズ
詳細仕様
777件の型式
-
XGT
-
XGT-CS
-
XGT-C
-
XGS
-
XGS-CS
-
XGS-C
-
XGL-C
| 型式 | 形状 | タイプ | サイズ | 寸法(mm) |
ねじ締めつけ トルク (N・m) |
標準軸穴径 D1×D2 (mm) |
常用 トルク (N・m) |
スリップ トルク (N・m) |
最高回転数 (min-1) |
慣性 モーメント (kg・cm2) |
静的ねじり ばね定数 (N･m/rad） |
許容 偏心 (mm) |
許容 偏角 (°) |
許容 エンドプレイ (mm) |
質量 (g) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

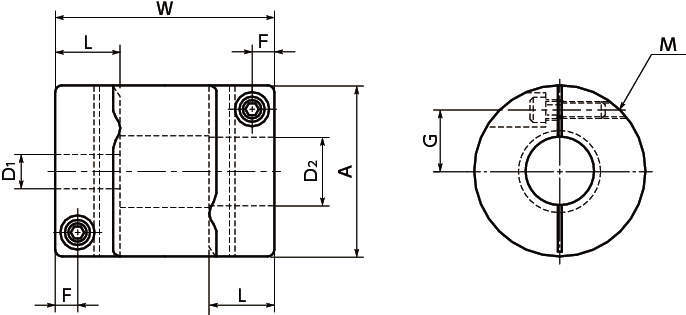

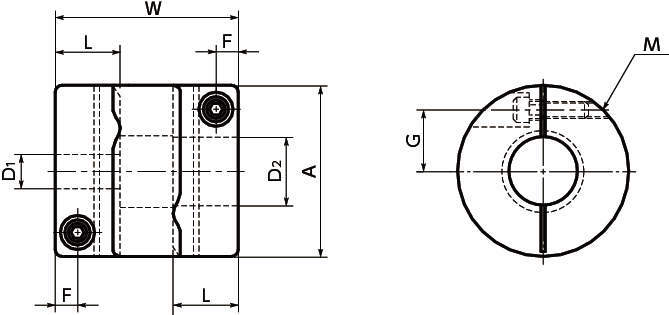

| A | L | W | F | G | M | |||||||||||||||
| XGT-19-4-8 | 標準タイプ | セットスクリュータイプ | XGT-19 | 19 | 7.7 | 26 | 4 | - | M3 | 0.7 | 4×8 | 2.1 | - | 33000 | 7.5×10^-7 | 88 | 0.15 | 1.5 | ±0.2 | 15 |
| XGT-19-5-5 | 標準タイプ | セットスクリュータイプ | XGT-19 | 19 | 7.7 | 26 | 4 | - | M3 | 0.7 | 5×5 | 2.1 | - | 33000 | 7.5×10^-7 | 88 | 0.15 | 1.5 | ±0.2 | 15 |
| XGT-19-5-6 | 標準タイプ | セットスクリュータイプ | XGT-19 | 19 | 7.7 | 26 | 4 | - | M3 | 0.7 | 5×6 | 2.1 | - | 33000 | 7.5×10^-7 | 88 | 0.15 | 1.5 | ±0.2 | 15 |
| XGT-19-5-7 | 標準タイプ | セットスクリュータイプ | XGT-19 | 19 | 7.7 | 26 | 4 | - | M3 | 0.7 | 5×7 | 2.1 | - | 33000 | 7.5×10^-7 | 88 | 0.15 | 1.5 | ±0.2 | 15 |
| XGT-19-5-8 | 標準タイプ | セットスクリュータイプ | XGT-19 | 19 | 7.7 | 26 | 4 | - | M3 | 0.7 | 5×8 | 2.1 | - | 33000 | 7.5×10^-7 | 88 | 0.15 | 1.5 | ±0.2 | 15 |
| XGT-19-6-6 | 標準タイプ | セットスクリュータイプ | XGT-19 | 19 | 7.7 | 26 | 4 | - | M3 | 0.7 | 6×6 | 2.1 | - | 33000 | 7.5×10^-7 | 88 | 0.15 | 1.5 | ±0.2 | 15 |
| XGT-19-6-6.35 | 標準タイプ | セットスクリュータイプ | XGT-19 | 19 | 7.7 | 26 | 4 | - | M3 | 0.7 | 6×6.35 | 2.1 | - | 33000 | 7.5×10^-7 | 88 | 0.15 | 1.5 | ±0.2 | 15 |
| XGT-19-6-7 | 標準タイプ | セットスクリュータイプ | XGT-19 | 19 | 7.7 | 26 | 4 | - | M3 | 0.7 | 6×7 | 2.1 | - | 33000 | 7.5×10^-7 | 88 | 0.15 | 1.5 | ±0.2 | 15 |
| XGT-19-6-8 | 標準タイプ | セットスクリュータイプ | XGT-19 | 19 | 7.7 | 26 | 4 | - | M3 | 0.7 | 6×8 | 2.1 | - | 33000 | 7.5×10^-7 | 88 | 0.15 | 1.5 | ±0.2 | 15 |
| XGT-19-6.35-8 | 標準タイプ | セットスクリュータイプ | XGT-19 | 19 | 7.7 | 26 | 4 | - | M3 | 0.7 | 6.35×8 | 2.1 | - | 33000 | 7.5×10^-7 | 88 | 0.15 | 1.5 | ±0.2 | 15 |
・スリップトルクは、軸のスリップトルクが、常用トルクよりも小さい場合のみ記載しています。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| XGT-19-4-8 | XGT-19-4-8 | P | 2,900 | - | 在庫品 |
| XGT-19-5-5 | XGT-19-5-5 | P | 2,900 | - | 在庫品 |
| XGT-19-5-6 | XGT-19-5-6 | P | 2,900 | - | 在庫品 |
| XGT-19-5-7 | XGT-19-5-7 | P | 2,900 | - | 在庫品 |
| XGT-19-5-8 | XGT-19-5-8 | P | 2,900 | - | 在庫品 |
| XGT-19-6-6 | XGT-19-6-6 | P | 2,900 | - | 在庫品 |
| XGT-19-6-6.35 | XGT-19-6-6.35 | P | 2,900 | - | 在庫品 |
| XGT-19-6-7 | XGT-19-6-7 | P | 2,900 | - | 在庫品 |
| XGT-19-6-8 | XGT-19-6-8 | P | 2,900 | - | 在庫品 |
| XGT-19-6.35-8 | XGT-19-6.35-8 | P | 2,900 | - | 在庫品 |
