LWBF
LWBF

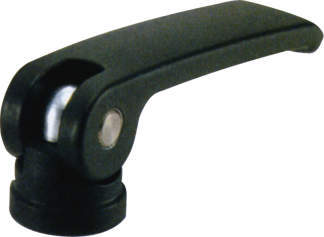

■レバーの上下動作ですばやく締めつけと解放を行います。
■ボルトと組み合わせて使用してください。締めつけの調整は、ボルトで行います。
■レバー部とピンを完全に固定する構造で耐久性を高めています。くり返しの使用でもレバー部とピンの接触面の摩耗によるガタつきの発生はありません。
■カラーバリエーションは4色。用途によって選択できます。オレンジ・レッドは誘目性が高く操作箇所の明確化に適しています。つや消し黒・シルバーグレーは機械・装置の外観と調和する落ち着いた色合いです。
| レバー | 亜鉛ダイカスト、静電塗装（各色） |
|---|---|
| ねじ | SUM22L 三価クロメート処理 |
| ピン | スティール 三価クロメート処理 |
| コンタクトプレート | ガラス繊維強化ナイロン6 |
32件の型式
LWBF

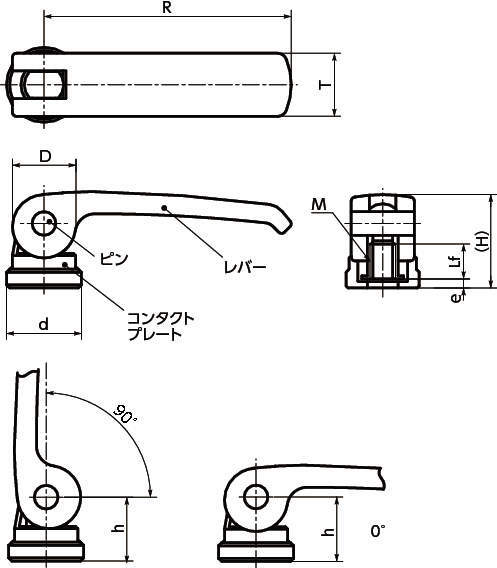

| 型式 | タイプ | 材質 | レバー色 | R | M(並目) | Lf | T | D | d | e | H |
h (0°) |
h (90°) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||||||
| LWBF-82-M8 | めねじ | スティール製 | つや消し黒 | 82 | M8 | 1.25 | 12 | 20 | 20 | 22.5 | 3.7 | 30 | 19.5 | 18.5 | 97 |
| LWBF-82-M8-OR | めねじ | スティール製 | オレンジ | 82 | M8 | 1.25 | 12 | 20 | 20 | 22.5 | 3.7 | 30 | 19.5 | 18.5 | 97 |
| LWBF-82-M8-RD | めねじ | スティール製 | レッド | 82 | M8 | 1.25 | 12 | 20 | 20 | 22.5 | 3.7 | 30 | 19.5 | 18.5 | 97 |
| LWBF-82-M8-SG | めねじ | スティール製 | シルバーグレー | 82 | M8 | 1.25 | 12 | 20 | 20 | 22.5 | 3.7 | 30 | 19.5 | 18.5 | 97 |
| LWBF-101-M8 | めねじ | スティール製 | つや消し黒 | 101 | M8 | 1.25 | 15 | 25 | 26 | 27 | 4.8 | 40 | 25.3 | 23.8 | 191 |
| LWBF-101-M8-OR | めねじ | スティール製 | オレンジ | 101 | M8 | 1.25 | 15 | 25 | 26 | 27 | 4.8 | 40 | 25.3 | 23.8 | 191 |
| LWBF-101-M8-RD | めねじ | スティール製 | レッド | 101 | M8 | 1.25 | 15 | 25 | 26 | 27 | 4.8 | 40 | 25.3 | 23.8 | 191 |
| LWBF-101-M8-SG | めねじ | スティール製 | シルバーグレー | 101 | M8 | 1.25 | 15 | 25 | 26 | 27 | 4.8 | 40 | 25.3 | 23.8 | 191 |
| LWBF-101-M10 | めねじ | スティール製 | つや消し黒 | 101 | M10 | 1.5 | 15 | 25 | 26 | 27 | 4.8 | 40 | 25.3 | 23.8 | 187 |
| LWBF-101-M10-OR | めねじ | スティール製 | オレンジ | 101 | M10 | 1.5 | 15 | 25 | 26 | 27 | 4.8 | 40 | 25.3 | 23.8 | 187 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LWBF-82-M8 | LWBF-82-M8 | P | 1,970 | - | 在庫品 |
| LWBF-82-M8-OR | LWBF-82-M8-OR | P | 1,970 | - | 在庫品 |
| LWBF-82-M8-RD | LWBF-82-M8-RD | P | 1,970 | - | 10日間 |
| LWBF-82-M8-SG | LWBF-82-M8-SG | P | 1,970 | - | 在庫品 |
| LWBF-101-M8 | LWBF-101-M8 | P | 2,810 | - | 10日間 |
| LWBF-101-M8-OR | LWBF-101-M8-OR | P | 2,810 | - | 10日間 |
| LWBF-101-M8-RD | LWBF-101-M8-RD | P | 2,810 | - | 10日間 |
| LWBF-101-M8-SG | LWBF-101-M8-SG | P | 2,810 | - | 10日間 |
| LWBF-101-M10 | LWBF-101-M10 | P | 2,810 | - | 在庫品 |
| LWBF-101-M10-OR | LWBF-101-M10-OR | P | 2,810 | - | 10日間 |
