・丸穴(公差：H7)と角穴(公差：H11)が選択できます。
・グリップ取りつけ穴つきです。
・ハンドル本体にグリップは付属していません。
共通仕様
| 材質・仕上げ | HAC-50～HAC-80：亜鉛ダイカスト、静電塗装（つや消し黒） HAC-100～HAC-160：AC4B、静電塗装（つや消し黒) |
|---|
鍋屋バイテック会社
クランクハンドル HAC
詳細仕様
24件の型式

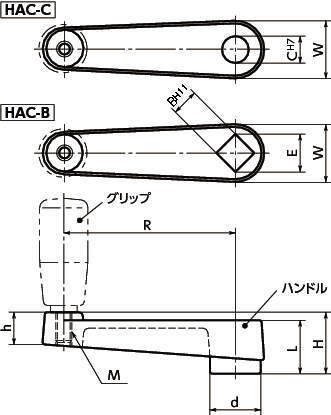

| 型式 | 取付方法 |
R (mm) |
C (mm) |
B (mm) |
M(並目) |
Emin. (mm) |
H (mm) |
h (mm) |
d (mm) |
L (mm) |
W (mm) |
質量 (g) |
追加工 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ(mm) | タイプ | 押しねじ穴 | セットスクリュー | |||||||||||||
| 数 | サイズ | ||||||||||||||||
| HAC-125-B14 | 角穴 | 125 | - | 14 | M10 | 1.5 | 18.1 | 40 | 18 | 32 | 34 | 34 | 135 | 標準品（追加工なし） | - | - | - |
| HAC-160-B17 | 角穴 | 160 | - | 17 | M10 | 1.5 | 22.2 | 44 | 18 | 35 | 38 | 39 | 190 | 標準品（追加工なし） | - | - | - |
| HAC-50-C8-AMC | 丸穴 | 50 | 8 | - | M6 | 1 | - | 20 | 10 | 16 | 18 | 21.5 | 46 | 押しねじ穴1カ所 | 1カ所 | M5 | - |
| HAC-50-C8-AMC-P | 丸穴 | 50 | 8 | - | M6 | 1 | - | 20 | 10 | 16 | 18 | 21.5 | 46 | 押しねじ穴1カ所 | 1カ所 | M5 | 付属 |
| HAC-64-C10-AMC | 丸穴 | 64 | 10 | - | M6 | 1 | - | 23 | 12 | 19 | 20 | 21.5 | 70 | 押しねじ穴1カ所 | 1カ所 | M5 | - |
| HAC-64-C10-AMC-P | 丸穴 | 64 | 10 | - | M6 | 1 | - | 23 | 12 | 19 | 20 | 21.5 | 70 | 押しねじ穴1カ所 | 1カ所 | M5 | 付属 |
| HAC-80-C10-AMC | 丸穴 | 80 | 10 | - | M6 | 1 | - | 28 | 14 | 23 | 24 | 25 | 130 | 押しねじ穴1カ所 | 1カ所 | M5 | - |
| HAC-80-C10-AMC-P | 丸穴 | 80 | 10 | - | M6 | 1 | - | 28 | 14 | 23 | 24 | 25 | 130 | 押しねじ穴1カ所 | 1カ所 | M5 | 付属 |
| HAC-100-C12-AMC | 丸穴 | 100 | 12 | - | M8 | 1.25 | - | 32 | 15 | 27 | 28 | 29 | 83 | 押しねじ穴1カ所 | 1カ所 | M5 | - |
| HAC-100-C12-AMC-P | 丸穴 | 100 | 12 | - | M8 | 1.25 | - | 32 | 15 | 27 | 28 | 29 | 83 | 押しねじ穴1カ所 | 1カ所 | M5 | 付属 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HAC-125-B14 | HAC-125-B14 | P | 4,140 | - | 在庫品 |
| HAC-160-B17 | HAC-160-B17 | P | 5,030 | - | 在庫品 |
| HAC-50-C8-AMC | HAC-50-C8-AMC | P | 2,640 | - | 在庫品 |
| HAC-50-C8-AMC-P | HAC-50-C8-AMC-P | P | 2,810 | - | 在庫品 |
| HAC-64-C10-AMC | HAC-64-C10-AMC | P | 2,770 | - | 在庫品 |
| HAC-64-C10-AMC-P | HAC-64-C10-AMC-P | P | 2,940 | - | 在庫品 |
| HAC-80-C10-AMC | HAC-80-C10-AMC | P | 2,980 | - | 在庫品 |
| HAC-80-C10-AMC-P | HAC-80-C10-AMC-P | P | 3,150 | - | 在庫品 |
| HAC-100-C12-AMC | HAC-100-C12-AMC | P | 3,320 | - | 在庫品 |
| HAC-100-C12-AMC-P | HAC-100-C12-AMC-P | P | 3,490 | - | 在庫品 |
