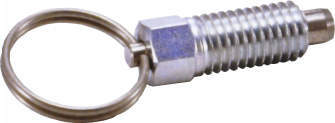

・シンプル構造のインデックスプランジャです。
・コストパフォーマンスにすぐれています。
・ピン径はφ3-φ10、本体ねじ径はM6-M16に並目と細目を標準化・ワイドバリエーション。
| ノブ | PMX-A・PMX-AK・PMXS-A・PMXS-AK：SUS301 |
|---|---|
| 本体 | PMX-A・PMX-AK：SUM22L、三価クロメート処理 PMXS-A・PMXS-AK：SUS303 |
| ピン | PMX-A・PMX-AK：SUS303 PMXS-A・PMXS-AK：SUS303 |
| スプリング | PMX-A・PMX-AK：SUS301 PMXS-A・PMXS-AK：SUS301 |
| ロックナット | PMX-AK：S45C、三価クロメート処理/nPMXS-AK：SUS303 |
52件の型式
| 型式 | タイプ |
材質 本体 |

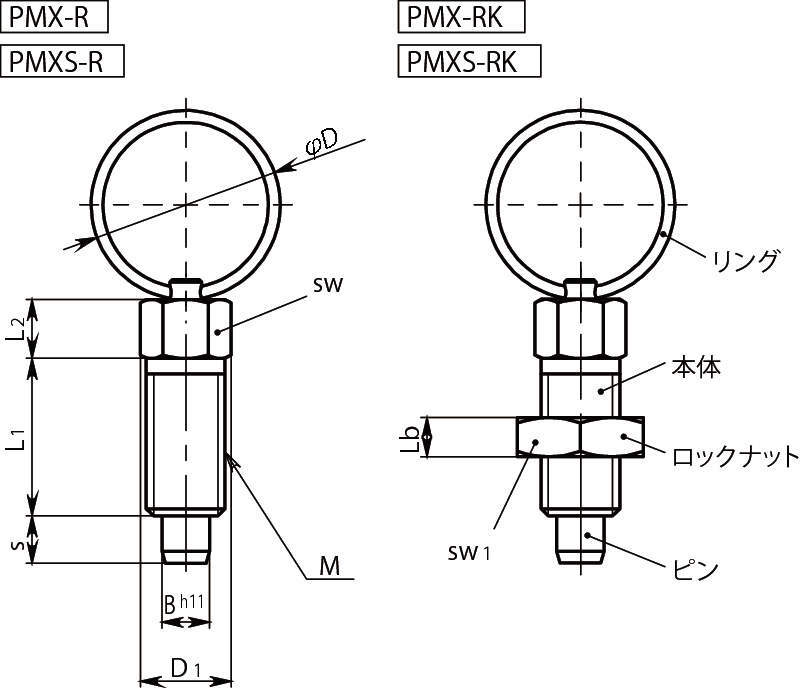

Lb | sw1 | B | s | M | D1 | D | L1 | L2 | sw |
荷重 (N) min./max. |
ピンの せん断荷重 (N) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMX-5-M8-RK | ロックナット付 | スティール | 4 | 13 | 5 | 5 | M8 | 9.2 | 18 | 16 | 6 | 8 | 5/24 | 1820 | 12 |
| PMX-5-M8-1-RK | ロックナット付 | スティール | 4 | 13 | 5 | 5 | M8×1 | 9..2 | 18 | 16 | 6 | 8 | 5/24 | 1820 | 12 |
| PMX-5-M10-1-RK | ロックナット付 | スティール | 5 | 16 | 5 | 5 | M10×1 | 11.5 | 18 | 16 | 6 | 10 | 5/24 | 1820 | 20 |
| PMX-6-M10-RK | ロックナット付 | スティール | 5 | 17 | 6 | 6 | M10 | 11.5 | 24 | 20 | 7.5 | 10 | 5/21 | 2620 | 25 |
| PMX-6-M12-1.5-RK | ロックナット付 | スティール | 6 | 18 | 6 | 6 | M12×1.5 | 13.8 | 24 | 20 | 7.5 | 12 | 5/21 | 2620 | 36 |
| PMX-8-M12-RK | ロックナット付 | スティール | 6 | 19 | 8 | 8 | M12 | 13.8 | 30 | 24 | 9 | 12 | 6/22 | 4660 | 40 |
| PMX-8-M12-1.5-RK | ロックナット付 | スティール | 6 | 18 | 8 | 8 | M12×1.5 | 13.8 | 30 | 24 | 9 | 12 | 6/22 | 4660 | 42 |
| PMX-8-M16-1.5-RK | ロックナット付 | スティール | 8 | 24 | 8 | 8 | M16×1.5 | 19.6 | 30 | 24 | 9 | 17 | 6/22 | 4660 | 75 |
| PMX-10-M16-1.5-RK | ロックナット付 | スティール | 8 | 24 | 10 | 10 | M16×1.5 | 19.6 | 30 | 26 | 9 | 17 | 4/27 | 7280 | 80 |
| PMXS-3-M6-RK | ロックナット付 | ステンレス | 3.2 | 10 | 3 | 3.5 | M6 | 6.9 | 14 | 12 | 4.5 | 6 | 3/12 | 650 | 5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PMX-5-M8-RK | PMX-5-M8-RK | P | 1,230 | - | 在庫品 |
| PMX-5-M8-1-RK | PMX-5-M8-1-RK | P | 1,190 | - | 在庫品 |
| PMX-5-M10-1-RK | PMX-5-M10-1-RK | P | 1,250 | - | 在庫品 |
| PMX-6-M10-RK | PMX-6-M10-RK | P | 1,300 | - | 在庫品 |
| PMX-6-M12-1.5-RK | PMX-6-M12-1.5-RK | P | 1,320 | - | 在庫品 |
| PMX-8-M12-RK | PMX-8-M12-RK | P | 1,600 | - | 在庫品 |
| PMX-8-M12-1.5-RK | PMX-8-M12-1.5-RK | P | 1,490 | - | 在庫品 |
| PMX-8-M16-1.5-RK | PMX-8-M16-1.5-RK | P | 1,620 | - | 在庫品 |
| PMX-10-M16-1.5-RK | PMX-10-M16-1.5-RK | P | 2,260 | - | 在庫品 |
| PMXS-3-M6-RK | PMXS-3-M6-RK | P | 1,590 | - | 在庫品 |
