・すべてのサイズを全ねじで標準化。
・平面ボールによる面接触。ワークを傷つけません。
・ボールは9°までフレキシブルに回転。相手が傾斜面でも確実にクランプします。
・ツールホルダの止めねじや圧力ピース・ストッパなどに。
共通仕様
| 本体 | SCB-F：SCM435、四三酸化鉄皮膜(黒) SCBS-F：SUSXM7 |
|---|---|
| ボール | SCB-F：SUJ2(硬度55～60HRC) SCBS-F：SUS440C(硬度55～60HRC) |
鍋屋バイテック会社

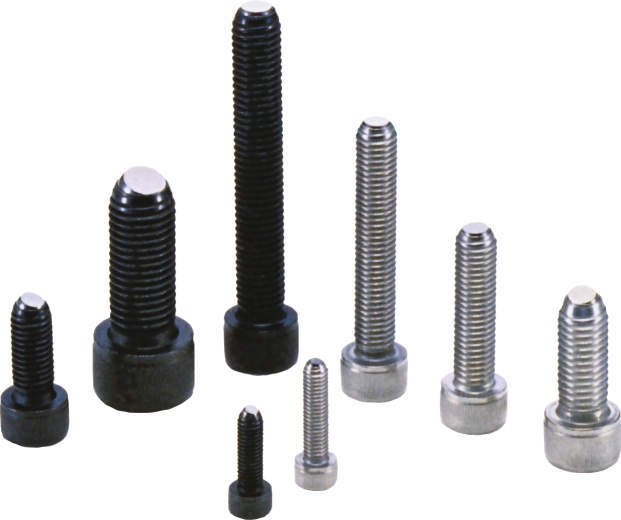

クランピングボルト SCB-F・SCBS-F
詳細仕様
62件の型式

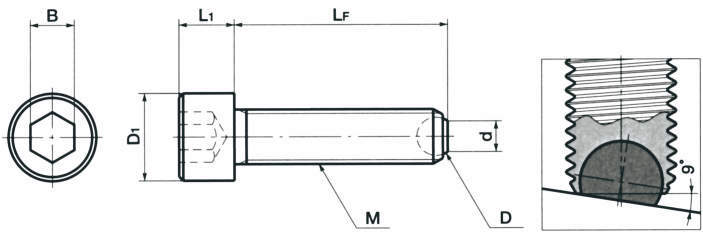

| 型式 | 材質 | M | LF | L2 | D1 | L1 | D | d | B |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 本体 | ボール | ||||||||||
| SCBS-M5-30-F | ステンレス | ステンレス | M5 | 30 | 2.4 | 8.5 | 5 | 3 | 2.5 | 4 | 5 |
| SCBS-M6-16-F | ステンレス | ステンレス | M6 | 16 | 3 | 10 | 6 | 4 | 3.2 | 5 | 5.6 |
| SCBS-M6-20-F | ステンレス | ステンレス | M6 | 20 | 3 | 10 | 6 | 4 | 3.2 | 5 | 6.5 |
| SCBS-M6-25-F | ステンレス | ステンレス | M6 | 25 | 3 | 10 | 6 | 4 | 3.2 | 5 | 7.6 |
| SCBS-M6-30-F | ステンレス | ステンレス | M6 | 30 | 3 | 10 | 6 | 4 | 3.2 | 5 | 8.7 |
| SCBS-M6-40-F | ステンレス | ステンレス | M6 | 40 | 3 | 10 | 6 | 4 | 3.2 | 5 | 11 |
| SCBS-M8-20-F | ステンレス | ステンレス | M8 | 20 | 3.5 | 13 | 8 | 5.5 | 4.5 | 6 | 13.5 |
| SCBS-M8-30-F | ステンレス | ステンレス | M8 | 30 | 3.5 | 13 | 8 | 5.5 | 4.5 | 6 | 17.5 |
| SCBS-M8-35-F | ステンレス | ステンレス | M8 | 35 | 3.5 | 13 | 8 | 5.5 | 4.5 | 6 | 19 |
| SCBS-M8-40-F | ステンレス | ステンレス | M8 | 40 | 3.5 | 13 | 8 | 5.5 | 4.5 | 6 | 21.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SCBS-M5-30-F | SCBS-M5-30-F | P | 460 | - | 在庫品 |
| SCBS-M6-16-F | SCBS-M6-16-F | P | 450 | - | 在庫品 |
| SCBS-M6-20-F | SCBS-M6-20-F | P | 450 | - | 在庫品 |
| SCBS-M6-25-F | SCBS-M6-25-F | P | 450 | 在庫品 | 在庫品 |
| SCBS-M6-30-F | SCBS-M6-30-F | P | 450 | - | 在庫品 |
| SCBS-M6-40-F | SCBS-M6-40-F | P | 450 | 在庫品 | 在庫品 |
| SCBS-M8-20-F | SCBS-M8-20-F | P | 510 | - | 在庫品 |
| SCBS-M8-30-F | SCBS-M8-30-F | P | 510 | - | 在庫品 |
| SCBS-M8-35-F | SCBS-M8-35-F | P | 510 | - | 在庫品 |
| SCBS-M8-40-F | SCBS-M8-40-F | P | 560 | - | 在庫品 |
