・傾斜回転に使用するゴニオステージです。
・突起部分を極力なくしたコンパクトなステージです。スペースに制約のある場合や組み込み用に有効です。
・移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。
共通仕様
| ステージ・本体 | 真鍮、黒色クロムメッキ |
|---|
鍋屋バイテック会社
手動ステージ｜X軸ゴニオステージ TGOH
詳細仕様
3件の型式
-
TGOH-251
-
TGOH-6
-
TGOHN-3
| 型式 | ステージ面 | 移動ガイド | 移動量 |
ストローク (°/Rotation) |
質量 (g) |
回転位置変位能 | 平行度 | 表示分解能 | 位置分解能 |
許容荷重 (N) |
|---|---|---|---|---|---|---|---|---|---|---|

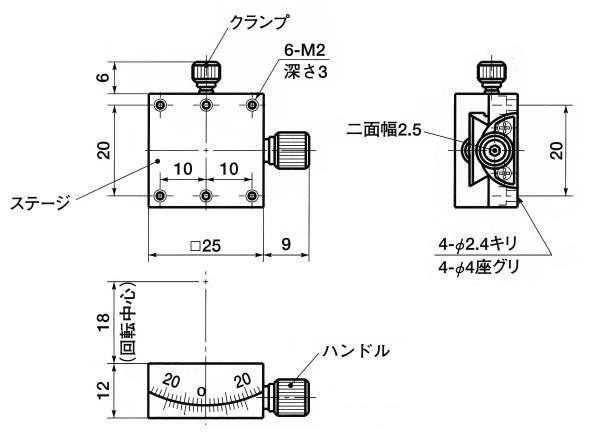

| TGOH-251 | 25×50 | アリ溝方式 | ±20° | 3.1 | 70 | 0.1 | 0.05 | 6' | 3' | 9.8 |

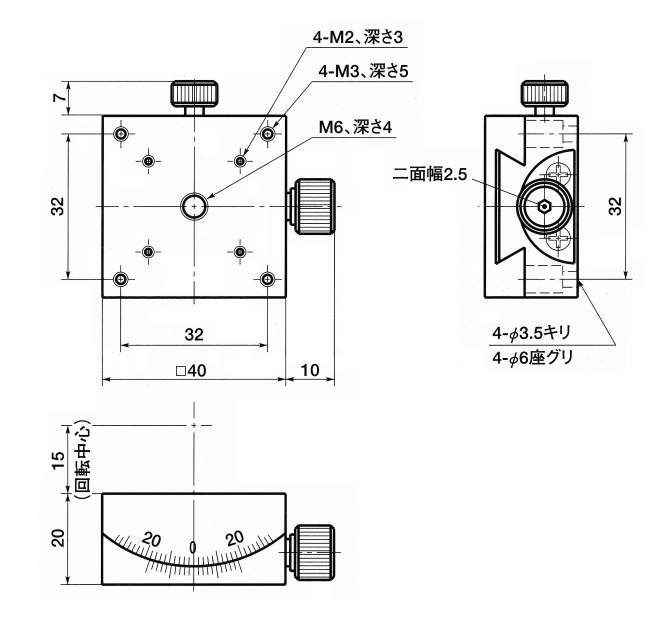

| TGOH-6 | 40×40 | アリ溝方式 | ±20° | 2.83 | 250 | 0.1 | 0.05 | 6' | 2' | 34.3 |

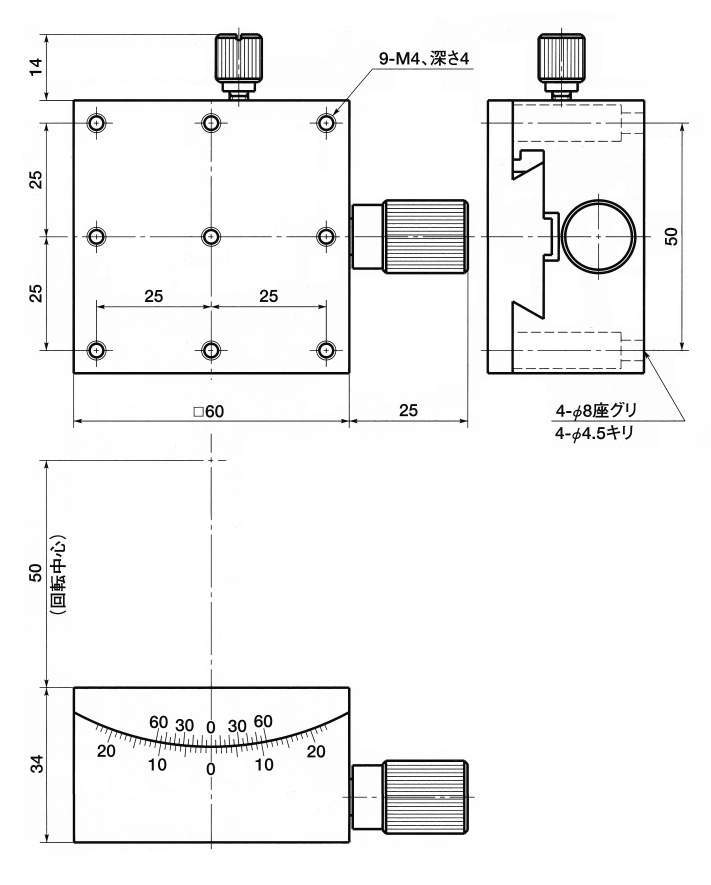

| TGOHN-3 | 60×60 | アリ溝方式 | ±20° | 1.03 | 1000 | 0.1 | 0.05 | 5' | 2' | 49 |
・取りつけ用の十字穴付き小ねじ（M2X4）が付属しています。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TGOH-251 | TGOH-251 | P | 88,500 | - | 在庫品 |
| TGOH-6 | TGOH-6 | P | 101,000 | - | 在庫品 |
| TGOHN-3 | TGOHN-3 | P | 129,000 | - | 在庫品 |
