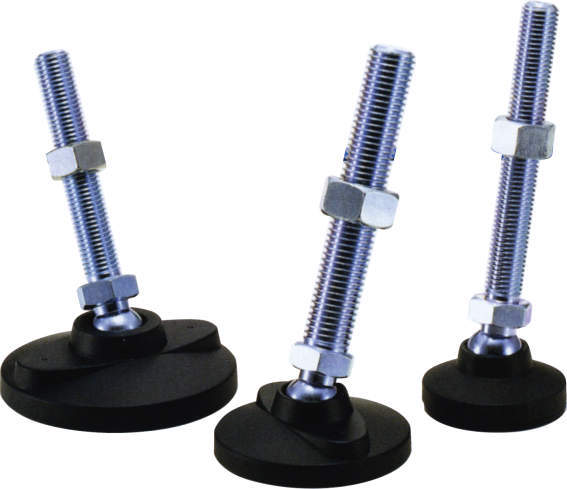

・重荷重・極重荷重タイプのレベリングアジャスタ。
・ねじはスティール製。耐久性にすぐれています。
・搬送ラインなどのレベリングに最適です。
・パッドは15°まで傾きます。傾斜面での使用に効果的です。
・ねじ径はM8からM24までを標準化。
・“FPM-G”“FPM-GH”は滑り止め用のラバーディスクつき。
・パッド径φ80以上の製品には、アンカーボルト用のかくし穴および穴加工のためのガイド穴がそれぞれ2ヶ所あります。
| ねじ | スティール 三価クロメート処理 |
|---|---|
| パッド | ガラス繊維強化ナイロン6(つや消し黒) |
| ロックナット | スティール 三価クロメート処理 |
| ラバーディスク | “FPM-G”“FPM-GH”：NBR(つや消し黒) 硬化ショアA70 |
156件の型式
FPM
FPM-G
| 型式 | タイプ | ラバーディスク | M(並目) | D | H | H1 | d | C | sw1 | sw2 | L1 | Lm |
許容荷重 (N) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||||
| FPM-125-M20-98-H | 極重荷重 | なし | M20 | 2.5 | 125 | 66 | 29 | 12.5 | 95 | 24 | 30 | 16 | 98 | 28000 |
| FPM-125-M20-138-H | 極重荷重 | なし | M20 | 2.5 | 125 | 66 | 29 | 12.5 | 95 | 24 | 30 | 16 | 138 | 28000 |
| FPM-125-M20-158-H | 極重荷重 | なし | M20 | 2.5 | 125 | 66 | 29 | 12.5 | 95 | 24 | 30 | 16 | 158 | 28000 |
| FPM-125-M20-198-H | 極重荷重 | なし | M20 | 2.5 | 125 | 66 | 29 | 12.5 | 95 | 24 | 30 | 16 | 198 | 28000 |
| FPM-125-M24-98-H | 極重荷重 | なし | M24 | 3 | 125 | 66 | 29 | 12.5 | 95 | 24 | 36 | 19 | 98 | 28000 |
| FPM-125-M24-138-H | 極重荷重 | なし | M24 | 3 | 125 | 66 | 29 | 12.5 | 95 | 24 | 36 | 19 | 138 | 28000 |
| FPM-125-M24-158-H | 極重荷重 | なし | M24 | 3 | 125 | 66 | 29 | 12.5 | 95 | 24 | 36 | 19 | 158 | 28000 |
| FPM-125-M24-198-H | 極重荷重 | なし | M24 | 3 | 125 | 66 | 29 | 12.5 | 95 | 24 | 36 | 19 | 198 | 28000 |
| FPM-60-M8-43-G | 重荷重 | つき | M8 | 1.25 | 60 | 34 | 24 | - | - | 14 | 13 | 6.5 | 43 | 14000 |
| FPM-60-M8-68-G | 重荷重 | つき | M8 | 1.25 | 60 | 34 | 24 | - | - | 14 | 13 | 6.5 | 68 | 14000 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FPM-125-M20-98-H | FPM-125-M20-98-H | P | 4,260 | - | 在庫品 |
| FPM-125-M20-138-H | FPM-125-M20-138-H | P | 4,440 | - | 在庫品 |
| FPM-125-M20-158-H | FPM-125-M20-158-H | P | 4,540 | - | 在庫品 |
| FPM-125-M20-198-H | FPM-125-M20-198-H | P | 4,750 | - | 在庫品 |
| FPM-125-M24-98-H | FPM-125-M24-98-H | P | 4,500 | - | 在庫品 |
| FPM-125-M24-138-H | FPM-125-M24-138-H | P | 6,480 | - | 10日間 |
| FPM-125-M24-158-H | FPM-125-M24-158-H | P | 4,710 | - | 在庫品 |
| FPM-125-M24-198-H | FPM-125-M24-198-H | P | 5,010 | - | 在庫品 |
| FPM-60-M8-43-G | FPM-60-M8-43-G | P | 1,920 | - | 10日間 |
| FPM-60-M8-68-G | FPM-60-M8-68-G | P | 1,970 | - | 10日間 |
