PLVXRS-A4
PLVXRS-A4
・リングタイプのインデックスプランジャと取りつけ用フランジを一体化。機器・装置への取りつけが容易にできます。
・ピンの動作方向はフランジ面に対して垂直です。
・リング部を操作してピンの引き込み・押し出しを行います。ケーブルやフックつき延長プルロッドを取りつけることで、離れた位置からの操作も可能です。
・オールステンレス製。耐蝕性・耐熱性にすぐれています。
| レバー | SUS316相当 |
|---|---|
| 本体 | SUS316相当 |
| ピン | SUS316相当 |
| スプリング | SUS316Ti相当 |
| グラブスクリュー | ステンレス |
6件の型式
PLVXRS-A4

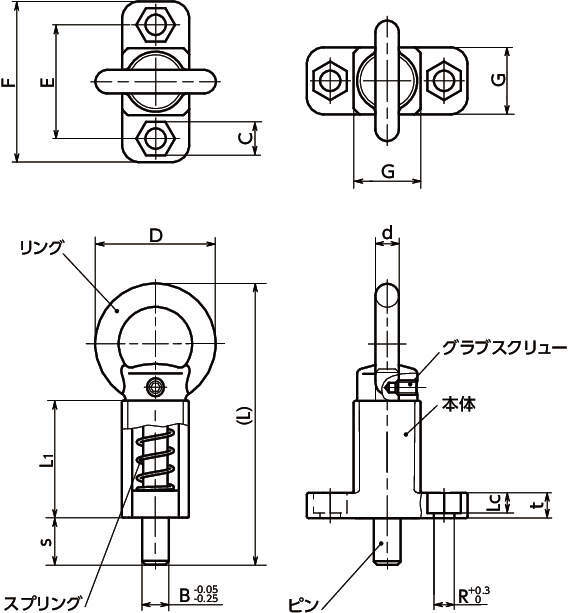

| 型式 |
B (mm) |
s (mm) (ストローク) |
D (mm) |
L (mm) |
L1 (mm) |
Lc (mm) |
d (mm) |
C (mm) |
R (mm) |
E (mm) |
F (mm) |
G (mm) |
t (mm) |
荷重(N) min./max. |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLVXRS-8-20-A4 | 8 | 14 | 36 | 84 | 35 | 6 | 7 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 155 |
| PLVXRS-10-20-A4 | 10 | 14 | 36 | 84 | 35 | 6 | 7 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 160 |
| PLVXRS-12-20-A4 | 12 | 14 | 36 | 84 | 35 | 6 | 7 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 162 |
| PLVXRS-14-20-A4 | 14 | 14 | 36 | 84 | 35 | 6 | 7 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 167 |
| PLVXRS-16-30-A4 | 16 | 20 | 50 | 123 | 54 | 10 | 10 | 17 | 10.1 | 55 | 80 | 30 | 15 | 22/70 | 700 |
| PLVXRS-20-30-A4 | 20 | 20 | 50 | 123 | 54 | 10 | 10 | 17 | 10.1 | 55 | 80 | 30 | 15 | 22/70 | 720 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PLVXRS-8-20-A4 | PLVXRS-8-20-A4 | P | 9,580 | - | 在庫品 |
| PLVXRS-10-20-A4 | PLVXRS-10-20-A4 | P | 9,450 | - | 在庫品 |
| PLVXRS-12-20-A4 | PLVXRS-12-20-A4 | P | 9,540 | - | 在庫品 |
| PLVXRS-14-20-A4 | PLVXRS-14-20-A4 | P | 9,540 | - | 在庫品 |
| PLVXRS-16-30-A4 | PLVXRS-16-30-A4 | P | 19,400 | - | 在庫品 |
| PLVXRS-20-30-A4 | PLVXRS-20-30-A4 | P | 20,100 | - | 在庫品 |
