PMV-TZB
PMV-TZB
・レバータイプのインデックスプランジャと取りつけ用フランジを一体化。機器・装置への取りつけが容易にできます。
・ピンの動作方向はフランジ面に対して平行です。
・レバーを180°回転させるとピンが本体に収納されます。
・本体に加工されたノッチにより、レバーをロックできます。
・本体は精密鋳鋼製。機械加工を減らすことでコストパフォーマンスを高めています。

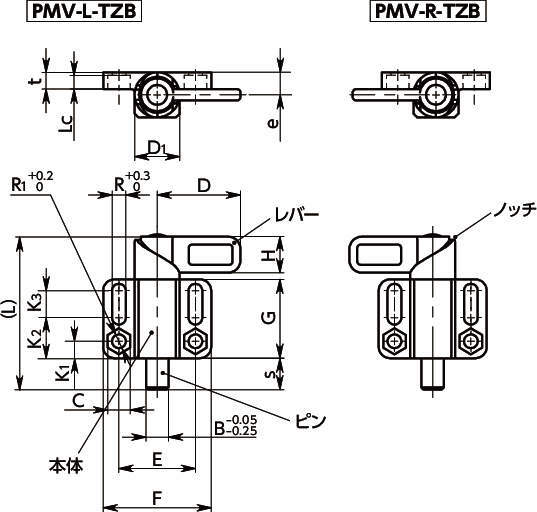

・商品記号により、レバーの向きが選択できます。
PMV-L-TZB：ピン収納時にレバーが左向き
PMV-R-TZB：ピン収納時にレバーが右向き
| レバー | 精密鋳鋼品 三価クロメート処理 |
|---|---|
| 本体 | 精密鋳鋼品 三価クロメート処理 |
| ピン | スティール 三価クロメート処理 |
| スプリング | SUS316Ti相当 |
12件の型式
PMV-TZB
| 型式 |
B (mm) |
s (mm) (ストローク) |
D (mm) |
L (mm) |
Lc (mm) |
H (mm) |
e (mm) |
D1 (mm) |
C (mm) |
R (mm) |
R1 (mm) |
E (mm) |
F (mm) |
K1 (mm) |
K2 (mm) |
K3 (mm) |
G (mm) |
t (mm) |
荷重(N) min./max. |
ピンの せん断荷重 (N) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMV-8-20-L-TZB | 8 | 14 | 37 | 68 | 6 | 16 | 10 | 20 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 4500 | 177 |
| PMV-10-20-L-TZB | 10 | 14 | 37 | 68 | 6 | 16 | 10 | 20 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 7030 | 181 |
| PMV-12-20-L-TZB | 12 | 14 | 37 | 68 | 6 | 16 | 10 | 20 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 10100 | 184 |
| PMV-14-20-L-TZB | 14 | 14 | 37 | 68 | 6 | 16 | 10 | 20 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 13700 | 190 |
| PMV-16-30-L-TZB | 16 | 20 | 55 | 103 | 10 | 25 | 15 | 30 | 17 | 10.1 | 10.1 | 55 | 80 | 14 | 34 | 10 | 54 | 15 | 22/70 | 18000 | 726 |
| PMV-20-30-L-TZB | 20 | 20 | 55 | 103 | 10 | 25 | 15 | 30 | 17 | 10.1 | 10.1 | 55 | 80 | 14 | 34 | 10 | 54 | 15 | 22/70 | 28100 | 862 |
| PMV-8-20-R-TZB | 8 | 14 | 37 | 68 | 6 | 16 | 10 | 20 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 4500 | 177 |
| PMV-10-20-R-TZB | 10 | 14 | 37 | 68 | 6 | 16 | 10 | 20 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 7030 | 181 |
| PMV-12-20-R-TZB | 12 | 14 | 37 | 68 | 6 | 16 | 10 | 20 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 10100 | 184 |
| PMV-14-20-R-TZB | 14 | 14 | 37 | 68 | 6 | 16 | 10 | 20 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 13700 | 190 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PMV-8-20-L-TZB | PMV-8-20-L-TZB | P | 4,480 | - | 在庫品 |
| PMV-10-20-L-TZB | PMV-10-20-L-TZB | P | 4,450 | - | 在庫品 |
| PMV-12-20-L-TZB | PMV-12-20-L-TZB | P | 4,460 | - | 在庫品 |
| PMV-14-20-L-TZB | PMV-14-20-L-TZB | P | 4,500 | - | 在庫品 |
| PMV-16-30-L-TZB | PMV-16-30-L-TZB | P | 13,900 | - | 在庫品 |
| PMV-20-30-L-TZB | PMV-20-30-L-TZB | P | 13,700 | - | 在庫品 |
| PMV-8-20-R-TZB | PMV-8-20-R-TZB | P | 4,480 | - | 在庫品 |
| PMV-10-20-R-TZB | PMV-10-20-R-TZB | P | 4,450 | - | 在庫品 |
| PMV-12-20-R-TZB | PMV-12-20-R-TZB | P | 4,460 | - | 在庫品 |
| PMV-14-20-R-TZB | PMV-14-20-R-TZB | P | 4,500 | - | 在庫品 |
