フランジつきインデックスプランジャリングタイプ PMVXR-TZB

PMVXR-TZB

PMVXR-TZB

このページをプリント
CADをダウンロード
価格・納期を確認

・リングタイプのインデックスプランジャと取りつけ用フランジを一体化。機器・装置への取りつけが容易にできます。
・ピンの動作方向はフランジ面に対して平行です。
・リング部を操作してピンの引き込み・押し出しを行います。ケーブルやフックつき延長プルロッドを取りつけることで、離れた位置からの操作も可能です。
・本体は精密鋳鋼製。機械加工を減らすことでコストパフォーマンスを高めています。

: #プランジャー; #位置決め

共通仕様

レバー	精密鋳鋼品三価クロメート処理
本体	精密鋳鋼品三価クロメート処理
ピン	スティール三価クロメート処理
スプリング	SUS316Ti相当
グラブスクリュー	スティール亜鉛メッキ

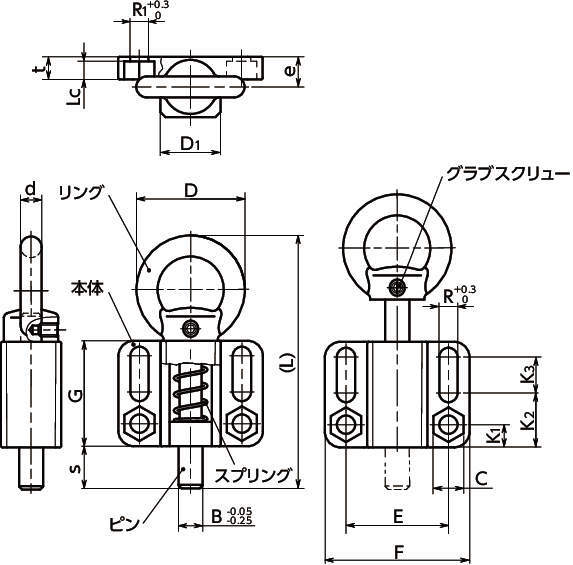

寸法図
カタログ・チラシ
CAD

PMVXR-TZB

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

6件中 1-6件
表示件数

仕様
価格・納期

6件の型式

型式	B (mm)	s (mm) (ストローク)	D (mm)	L (mm)	Lc (mm)	e (mm)	D₁ (mm)	d (mm)	C (mm)	R (mm)	R₁ (mm)	E (mm)	F (mm)	K₁ (mm)	K₂ (mm)	K₃ (mm)	G (mm)	t (mm)	荷重(N) min./max.	ピンのせん断荷重 (N)	質量 (g)


PMVXR-8-20-TZB	8	14	36	84	6	10	20	7	10	6.1	6.1	34	48	7.5	18	12	35	7.5	14/35	4500	170
PMVXR-10-20-TZB	10	14	36	84	6	10	20	7	10	6.1	6.1	34	48	7.5	18	12	35	7.5	14/35	7030	175
PMVXR-12-20-TZB	12	14	36	84	6	10	20	7	10	6.1	6.1	34	48	7.5	18	12	35	7.5	14/35	10100	180
PMVXR-14-20-TZB	14	14	36	84	6	10	20	7	10	6.1	6.1	34	48	7.5	18	12	35	7.5	14/35	13700	190
PMVXR-16-30-TZB	16	20	50	123	10	15	30	10	17	10.1	10.1	55	80	14	34	10	54	15	22/70	18000	700
PMVXR-20-30-TZB	20	20	50	123	10	15	30	10	17	10.1	10.1	55	80	14	34	10	54	15	22/70	28100	720

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
PMVXR-8-20-TZB	PMVXR-8-20-TZB	P	6,800	-	在庫品
PMVXR-10-20-TZB	PMVXR-10-20-TZB	P	6,800	-	在庫品
PMVXR-12-20-TZB	PMVXR-12-20-TZB	P	6,850	-	在庫品
PMVXR-14-20-TZB	PMVXR-14-20-TZB	P	6,850	-	在庫品
PMVXR-16-30-TZB	PMVXR-16-30-TZB	P	14,000	-	在庫品
PMVXR-20-30-TZB	PMVXR-20-30-TZB	P	14,000	-	在庫品
