PMVYR-TZB
PMVYR-TZB
・リングタイプのインデックスプランジャと取りつけ用フランジを一体化。機器・装置への取りつけが容易にできます。
・ピンの動作方向はフランジ面に対して平行です。
・リング部を操作してピンの引き込み・押し出しを行います。ケーブルやフックつき延長プルロッドを取りつけることで、離れた位置からの操作も可能です。
・リングを引いた後、横方向に回転させることで、キャッチリセスによりピンを本体側へ引き込んだ状態でロックできます。
・本体は精密鋳鋼製。機械加工を減らすことでコストパフォーマンスを高めています。
| レバー | 精密鋳鋼品 三価クロメート処理 |
|---|---|
| 本体 | 精密鋳鋼品 静電塗装(つや消し黒) |
| ピン | スティール 三価クロメート処理 |
| スプリング | SUS316Ti相当 |
6件の型式
PMVYR-TZB

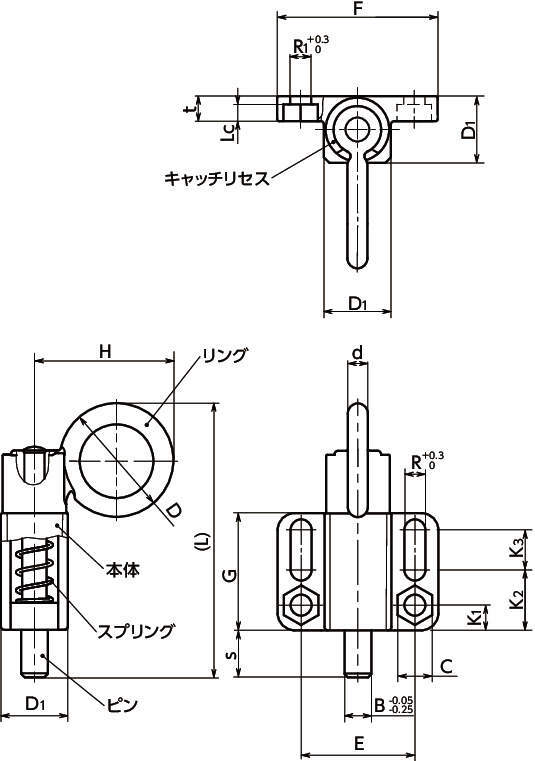

| 型式 |
B (mm) |
s (mm) (ストローク) |
D (mm) |
L (mm) |
Lc (mm) |
H (mm) |
D1 (mm) |
d (mm) |
C (mm) |
R (mm) |
R1 (mm) |
E (mm) |
F (mm) |
K1 (mm) |
K2 (mm) |
K3 (mm) |
G (mm) |
t (mm) |
荷重(N) min./max. |
ピンの せん断荷重 (N) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMVYR-8-20-TZB | 8 | 14 | 34 | 82 | 6 | 41.5 | 20 | 6 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 4500 | 180 |
| PMVYR-10-20-TZB | 10 | 14 | 34 | 82 | 6 | 41.5 | 20 | 6 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 7030 | 185 |
| PMVYR-12-20-TZB | 12 | 14 | 34 | 82 | 6 | 41.5 | 20 | 6 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 10100 | 190 |
| PMVYR-14-20-TZB | 14 | 14 | 34 | 82 | 6 | 41.5 | 20 | 6 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 13700 | 195 |
| PMVYR-16-30-TZB | 16 | 20 | 48 | 122 | 10 | 60 | 30 | 9 | 17 | 10.1 | 10.1 | 55 | 80 | 14 | 34 | 10 | 54 | 15 | 22/70 | 18000 | 670 |
| PMVYR-20-30-TZB | 20 | 20 | 48 | 122 | 10 | 60 | 30 | 9 | 17 | 10.1 | 10.1 | 55 | 80 | 14 | 34 | 10 | 54 | 15 | 22/70 | 28100 | 700 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PMVYR-8-20-TZB | PMVYR-8-20-TZB | P | 4,970 | - | 在庫品 |
| PMVYR-10-20-TZB | PMVYR-10-20-TZB | P | 6,760 | - | 在庫品 |
| PMVYR-12-20-TZB | PMVYR-12-20-TZB | P | 4,950 | - | 在庫品 |
| PMVYR-14-20-TZB | PMVYR-14-20-TZB | P | 6,130 | - | 在庫品 |
| PMVYR-16-30-TZB | PMVYR-16-30-TZB | P | 16,300 | - | 在庫品 |
| PMVYR-20-30-TZB | PMVYR-20-30-TZB | P | 15,400 | - | 在庫品 |
