インデックスプランジャ 面取りピンつき ロック機構つき PEYS

PEYS

  • PEYS

・ピン先端の片方に面取りがある、ロック機構つきインデックスプランジャ。
・通常はピンが本体から突出しています。
・ワークを面取り側に押し当てると、面取り部をスライドしながらピンが押し込まれ、溝や段差に沿ってスムーズに移動します。ラッチ側にワーク端面が当たると、位置決め・固定されます。
・グラブスクリューを緩めることで、ピンの面取り方向を任意の角度に調整できます。
・商品記号により、ロックナットの有無が選択できます。
　PEYS-C：ロックナットなし
　PEYS-CK：ロックナットあり
・ピンの面取り方向は本体のマーキングにより確認できます。
・ピンはノブを引くことで、本体に収納されます。さらにノブを90°回転させると、ピンを収納した状態でロックができます。ロック解除時には、ノブを引き、逆方向に90°回転させると、内蔵スプリングの力ではピンは元の位置に戻ります。

#プランジャー
#位置決め

共通仕様

ノブ ナイロン6(つや消し黒)
本体 SUS303相当
ピン SUS431相当
硬化処理
スプリング SUS301相当
グラブスクリュー SUS304相当
六角ナット SUS304相当

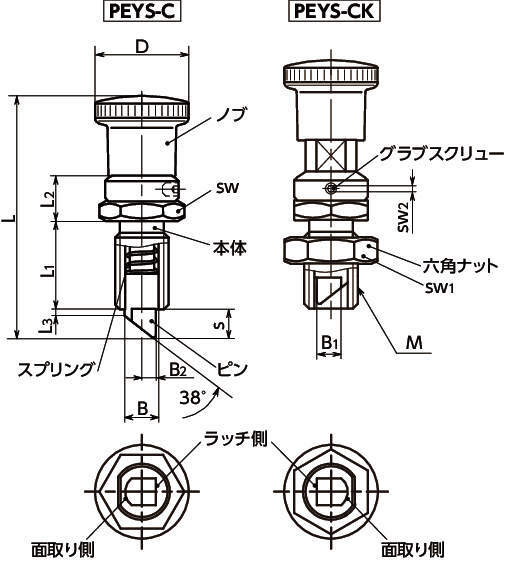

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 8件中 1-8件

  • 表示件数

8件の型式

  • PEYS

型式 B1
(mm)		 s
(mm)		 B
(mm)		 B2
(mm)		 M(細目) D
(mm)		 L
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 sw(mm) sw1
(mm)		 sw2
(mm)		 荷重(N)
min./max.		 適用カラー 質量
(g)
ねじの呼び ピッチ
PEYS-5-5-C-NI 5 5 7 2.5 M12 1.5 23 56.3 20 11.3 1 17 - 2 9/18 PXCS-12-17-＊＊ 47
PEYS-6-6-C-NI 6 6 8 3 M16 1.5 28 67.5 24 13.5 1.2 22 - 2 13/23 PXCS-16-19-＊＊ 98
PEYS-8-7.5-C-NI 8 7.5 10 4 M16 1.5 28 69 24 13.5 1.2 22 - 2 15/31 PXCS-16-19-＊＊ 130
PEYS-9-8.5-C-NI 9 8.5 12 4.5 M20 1.5 33 81.3 30 14.8 1.2 24 - 2 19/34 PXCS-20-22-＊＊ 159
PEYS-5-5-CK-NI 5 5 7 2.5 M12 1.5 23 56.3 20 11.3 1 17 18 2 9/18 PXCS-12-17-＊＊ 56
PEYS-6-6-CK-NI 6 6 8 3 M16 1.5 28 67.5 24 13.5 1.2 22 24 2 13/23 PXCS-16-19-＊＊ 116
PEYS-8-7.5-CK-NI 8 7.5 10 4 M16 1.5 28 69 24 13.5 1.2 22 24 2 15/31 PXCS-16-19-＊＊ 150
PEYS-9-8.5-CK-NI 9 8.5 12 4.5 M20 1.5 33 81.3 30 14.8 1.2 24 30 2 19/34 PXCS-20-22-＊＊ 195

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
PEYS-5-5-C-NI PEYS-5-5-C-NI P 12,200 - 在庫品
PEYS-6-6-C-NI PEYS-6-6-C-NI P 13,300 - 在庫品
PEYS-8-7.5-C-NI PEYS-8-7.5-C-NI P 15,200 - 在庫品
PEYS-9-8.5-C-NI PEYS-9-8.5-C-NI P 16,100 - 在庫品
PEYS-5-5-CK-NI PEYS-5-5-CK-NI P 12,500 - 在庫品
PEYS-6-6-CK-NI PEYS-6-6-CK-NI P 13,700 - 在庫品
PEYS-8-7.5-CK-NI PEYS-8-7.5-CK-NI P 15,600 - 在庫品
PEYS-9-8.5-CK-NI PEYS-9-8.5-CK-NI P 17,100 - 在庫品
