PFXS
-
![]()
PFXS
共通仕様
| ノブ | ナイロン6(つや消し黒) |
|---|---|
| 本体 | 亜鉛ダイカスト 三価クロメートメッキ |
| ピン | SUS303相当 ニッケルメッキ |
| スプリング | SUS301相当 |
鍋屋バイテック会社
フランジつきインデックスプランジャ PFXS
詳細仕様
4件の型式
-
PFXS

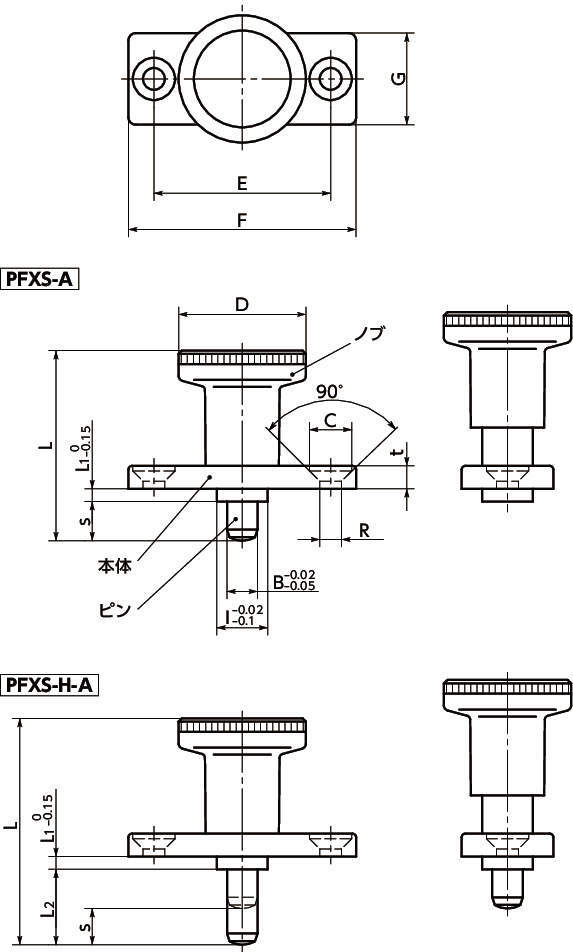

| 型式 |
B (mm) |
s (mm) |
D (mm) |
I (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
C (mm) |
R (mm) |
E (mm) |
F (mm) |
G (mm) |
t (mm) |
荷重(N) min./max. |
許容引張荷重 (N) |
ピンの せん断荷重 (N) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFXS-6-A | 6 | 6 | 25 | 10 | 37 | 2.5 | - | 8.3 | 4.3 | 30 | 40 | 18 | 4.5 | 9/25 | 400 | 2620 | 36 |
| PFXS-8-A | 8 | 8 | 31 | 12 | 44 | 2.5 | - | 10.4 | 5.3 | 34 | 46 | 20 | 5.5 | 13/26 | 500 | 4660 | 59 |
| PFXS-6H-A | 6 | 6 | 25 | 10 | 45 | 2.5 | 14 | 8.3 | 4.3 | 30 | 40 | 18 | 4.5 | 9/25 | 400 | 2620 | 38 |
| PFXS-8H-A | 8 | 8 | 31 | 12 | 54 | 2.5 | 18 | 10.4 | 5.3 | 34 | 46 | 20 | 5.5 | 13/26 | 500 | 4660 | 60 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PFXS-6-A | PFXS-6-A | P | 3,420 | - | 在庫品 |
| PFXS-8-A | PFXS-8-A | P | 4,430 | - | 在庫品 |
| PFXS-6H-A | PFXS-6H-A | P | 3,610 | - | 在庫品 |
| PFXS-8H-A | PFXS-8H-A | P | 4,140 | - | 在庫品 |
