PFYS
PFYS
・皿ボルト・リベットなどで取りつけるフランジタイプのインデックスプランジャ。
・ロングピンタイプ「PFYS-H-A」は厚いパネル・フレームなどの取りつけに最適です。
・ノブを引き、90°回転させれば、ピンを引っ込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとに戻ります。
・ロック機構はノブに内蔵されています。そのため全長はロック機構のない「PFXS」と同じです。
| ノブ | ナイロン6(つや消し黒) |
|---|---|
| 本体 | 亜鉛ダイカスト 三価クロメートメッキ |
| ピン | SUS303相当 ニッケルメッキ |
| スプリング | SUS301相当 |
4件の型式

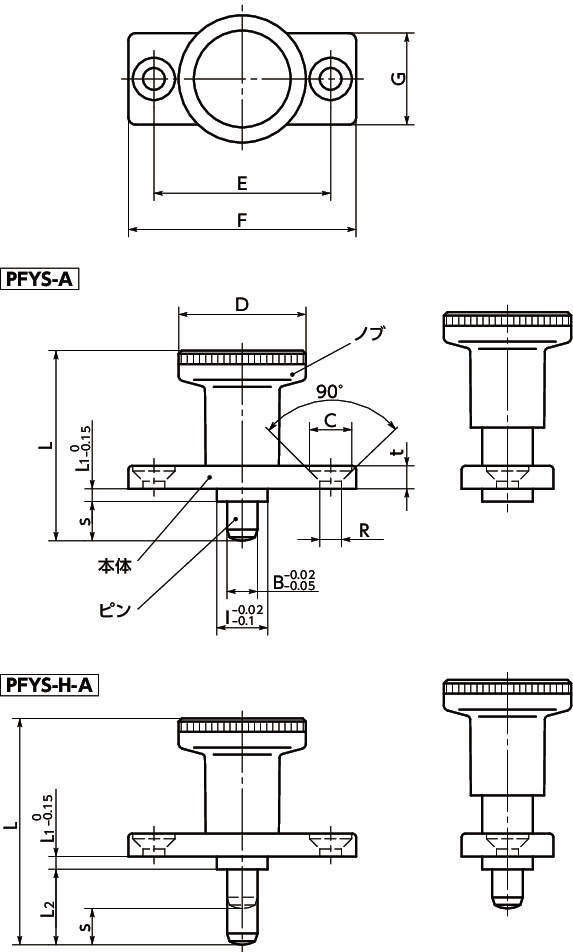

PFYS
| 型式 |
B (mm) |
s (mm) |
D (mm) |
I (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
C (mm) |
R (mm) |
E (mm) |
F (mm) |
G (mm) |
t (mm) |
荷重(N) min./max. |
許容引張荷重 (N) |
ピンの せん断荷重 (N) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFYS-6-A | 6 | 6 | 25 | 10 | 37 | 2.5 | - | 8.3 | 4.3 | 30 | 40 | 18 | 4.5 | 9/25 | 400 | 2620 | 36 |
| PFYS-8-A | 8 | 8 | 31 | 12 | 44 | 2.5 | - | 10.4 | 5.3 | 34 | 46 | 20 | 5.5 | 13/26 | 500 | 4660 | 59 |
| PFYS-6H-A | 6 | 6 | 25 | 10 | 45 | 2.5 | 14 | 8.3 | 4.3 | 30 | 40 | 18 | 4.5 | 9/25 | 400 | 2620 | 38 |
| PFYS-8H-A | 8 | 8 | 31 | 12 | 54 | 2.5 | 18 | 10.4 | 5.3 | 34 | 46 | 20 | 5.5 | 13/26 | 500 | 4660 | 60 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PFYS-6-A | PFYS-6-A | P | 3,490 | - | 在庫品 |
| PFYS-8-A | PFYS-8-A | P | 4,540 | - | 在庫品 |
| PFYS-6H-A | PFYS-6H-A | P | 3,740 | - | 在庫品 |
| PFYS-8H-A | PFYS-8H-A | P | 4,270 | - | 在庫品 |
