クイッククランプファスナ ノブ操作 フリースライド NQTS-F-GF

NQTS-F-GF

  • NQTS-F-GF

・工具不要で専用カムベースと組み合わせて治具の脱着作業を容易にします。
・ノブを90°回転させるだけでクランプ・アンクランプ操作が可能なため、くり返し作業に最適です。
・アンクランプ時はクランプピンが本体に収納されて外部への突出がないため、スライド動作が可能です。
・ノブは握りやすい丸みを帯びた逆テーパ形状、本体の刻印は耐蝕性を損なわないレーザ刻印です。
・ノブの突起とレーザ刻印により、クランプ形状が一目で確認できます。
・ノブの操作部は動作テストを5万回クリア。すぐれた耐久性により、部品の交換頻度を削減できます。
・NSF H1登録のグリースを使用。食品機械での使用に適しています。
・取りつけ用の六角穴付きボルトを2本付属しています。
・3mm以上6mm未満の板への取りつけは、専用スペーサ「NQTS-SPCR」をご使用ください。

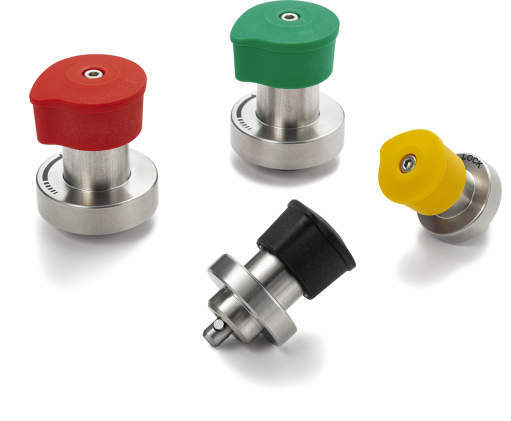

・ノブのカラーバリエーションは4種類。

共通仕様

本体 SUS303
ノブ ガラス繊維強化ナイロン(各色)
六角穴付きボルト ステンレス
耐熱温度 100℃
※グリースの使用上限温度です。

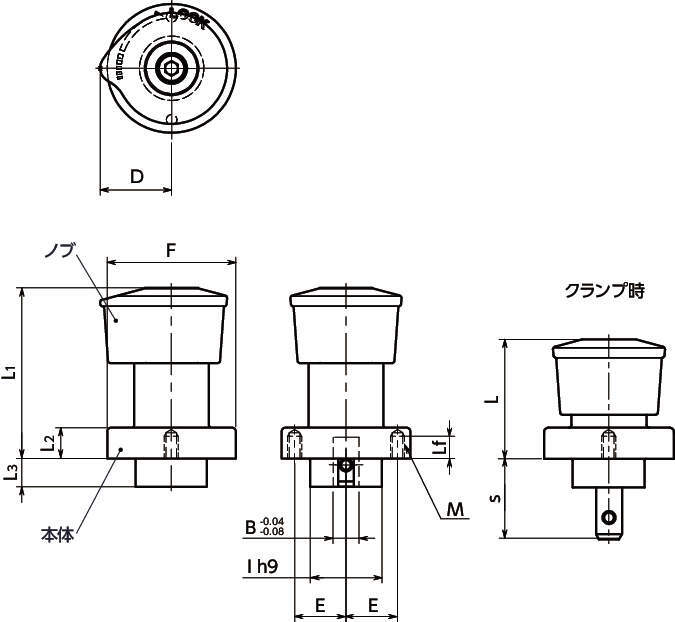

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 8件中 1-8件

  • 表示件数

8件の型式

  • NQTS-F-GF

型式 カラー F
(mm)		 L1
(mm)		 L3
(mm)		 I
(mm)		 L2
(mm)		 D
(mm)		 M(並目) Lf
(mm)		 E
(mm)		 B
(mm)		 s
(mm)		 L
(mm)		 適用板厚
[[NQTS-SPCR]]		 くり返し
位置決め精度		 クランプ力
(N)		 質量
(g)
ねじの呼び ピッチ 無 有
NQTS-5-F-BK-GF 黒 25 33.1 5.5 14 6 13.9 M2.5 0.45 4 10 5 15.6 23 6～10 3～6 ±0.1 60 43
NQTS-5-F-RD-GF レッド 25 33.1 5.5 14 6 13.9 M2.5 0.45 4 10 5 15.6 23 6～10 3～6 ±0.1 60 43
NQTS-5-F-GR-GF グリーン 25 33.1 5.5 14 6 13.9 M2.5 0.45 4 10 5 15.6 23 6～10 3～6 ±0.1 60 43
NQTS-5-F-YW-GF イエロー 25 33.1 5.5 14 6 13.9 M2.5 0.45 4 10 5 15.6 23 6～10 3～6 ±0.1 60 43
NQTS-8-F-BK-GF 黒 34 41.5 5.5 18 9.5 18.5 M3 0.5 6 13 8 17 29.5 6～14 3～6 ±0.1 90 107
NQTS-8-F-RD-GF レッド 34 41.5 5.5 18 9.5 18.5 M3 0.5 6 13 8 17 29.5 6～14 3～6 ±0.1 90 107
NQTS-8-F-GR-GF グリーン 34 41.5 5.5 18 9.5 18.5 M3 0.5 6 13 8 17 29.5 6～14 3～6 ±0.1 90 107
NQTS-8-F-YW-GF イエロー 34 41.5 5.5 18 9.5 18.5 M3 0.5 6 13 8 17 29.5 6～14 3～6 ±0.1 90 107

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
NQTS-5-F-BK-GF NQTS-5-F-BK-GF P 7,930 - -
NQTS-5-F-RD-GF NQTS-5-F-RD-GF P 8,760 - -
NQTS-5-F-GR-GF NQTS-5-F-GR-GF P 8,760 - -
NQTS-5-F-YW-GF NQTS-5-F-YW-GF P 8,760 - -
NQTS-8-F-BK-GF NQTS-8-F-BK-GF P 8,270 - -
NQTS-8-F-RD-GF NQTS-8-F-RD-GF P 9,100 - -
NQTS-8-F-GR-GF NQTS-8-F-GR-GF P 9,100 - -
NQTS-8-F-YW-GF NQTS-8-F-YW-GF P 9,100 - -
