クイッククランプファスナ ノブ操作 スタンダード NQTS-NI-GL

NQTS-NI-GL

  • NQTS-NI-GL

・工具不要で専用カムベースと組み合わせて治具の脱着作業を容易にします。
・ノブを90°回転させるだけでクランプ・アンクランプ操作が可能なため、くり返し作業に最適です。
・ノブは握りやすい丸みを帯びた逆テーパ形状、本体の刻印は耐蝕性を損なわないレーザ刻印です。
・ノブの操作部は動作テストを5万回クリア。すぐれた耐久性により、部品の交換頻度を削減できます。
・オールステンレス製。
・低発塵グリースを使用。
・取りつけ用の六角穴付きボルトを2本付属しています。
・3mm以上6mm未満の板への取りつけは、専用スペーサ「NQTS-SPCR」をご使用ください。
＜使用上の注意＞
・グリースの劣化や減少により、操作力が大きくなる可能性があります。その際は、専用カムベースの摺動部にグリース(THK株式会社製AFFグリース)を塗布してください。

共通仕様

本体 SUS303
ノブ SUS304相当
六角穴付きボルト ステンレス
耐熱温度 100℃
※グリースの使用上限温度です。

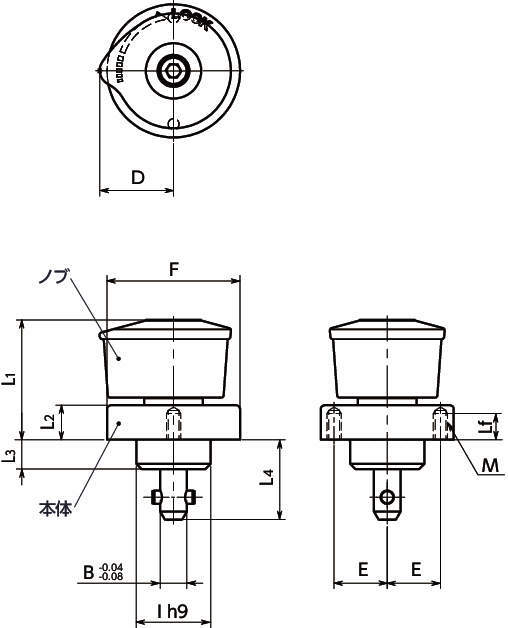

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 3件中 1-3件

  • 表示件数

3件の型式

  • NQTS-NI-GL

型式 F
(mm)		 L1
(mm)		 L3
(mm)		 I
(mm)		 L2
(mm)		 D
(mm)		 M(並目) Lf
(mm)		 E
(mm)		 B
(mm)		 L4
(mm)		 適用板厚
[[NQTS-SPCR]]		 くり返し
位置決め精度		 クランプ力
(N)		 質量
(g)
ねじの呼び ピッチ 無 有
NQTS-5-NI-GL 25 22 5.5 14 6.5 13.9 M2.5 0.45 4 10 5 15.1 6～10 3～6 ±0.1 60 56
NQTS-8-NI-GL 34 28 5.5 18 10 18.5 M3 0.5 6 13 8 16.5 6～14 3～6 ±0.1 90 135
NQTS-8-L-NI-GL 34 28 5.5 18 10 18.5 M3 0.5 6 13 8 22.5 12～20 - ±0.1 90 137

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
NQTS-5-NI-GL NQTS-5-NI-GL P 11,000 - -
NQTS-8-NI-GL NQTS-8-NI-GL P 11,600 - -
NQTS-8-L-NI-GL NQTS-8-L-NI-GL P 11,600 - -
