フラットテンションレバー(おねじ) LNFM-D

・フラットな形状のテンションレバー。上下スペースにゆとりのない場所に。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。

#クランプレバー
#レバー

共通仕様

レバー部 SUM22L 四三酸化鉄皮膜(黒)
ねじ SUM22L 四三酸化鉄皮膜(黒)
本体 SUM22L 四三酸化鉄皮膜(黒)
グリップ フェノール樹脂(黒)

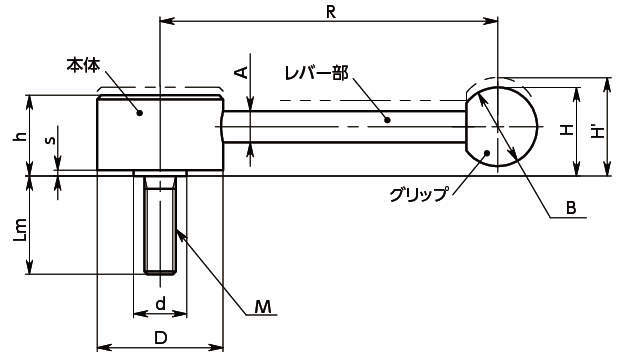

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 40件中 31-40件

  • 表示件数

40件の型式

型式 歯数 D M Lm R H H' h s A B d 最大荷重
(N)		 最大締付力
(kN)
LNFM-40-M12-32-D 28 40 M12 32 115 31 35.5 26.5 2 12 30 19 340 23
LNFM-40-M12-40-D 28 40 M12 40 115 31 35.5 26.5 2 12 30 19 340 23
LNFM-40-M12-50-D 28 40 M12 50 115 31 35.5 26.5 2 12 30 19 340 23
LNFM-40-M12-63-D 28 40 M12 63 115 31 35.5 26.5 2 12 30 19 340 23
LNFM-40-M12-80-D 28 40 M12 80 115 31 35.5 26.5 2 12 30 19 340 23
LNFM-45-M16-32-D 30 45 M16 32 129 36 41 31.5 2 12 32 23 760 43
LNFM-45-M16-40-D 30 45 M16 40 129 36 41 31.5 2 12 32 23 760 43
LNFM-45-M16-50-D 30 45 M16 50 129 36 41 31.5 2 12 32 23 760 43
LNFM-45-M16-63-D 30 45 M16 63 129 36 41 31.5 2 12 32 23 760 43
LNFM-45-M16-80-D 30 45 M16 80 129 36 41 31.5 2 12 32 23 760 43

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LNFM-40-M12-32-D LNFM-40-M12-32-D P 6,220 - 10日間
LNFM-40-M12-40-D LNFM-40-M12-40-D P 6,260 - 10日間
LNFM-40-M12-50-D LNFM-40-M12-50-D P 6,330 - 10日間
LNFM-40-M12-63-D LNFM-40-M12-63-D P 6,330 - 10日間
LNFM-40-M12-80-D LNFM-40-M12-80-D P 6,420 - 在庫品
LNFM-45-M16-32-D LNFM-45-M16-32-D P 7,310 - 10日間
LNFM-45-M16-40-D LNFM-45-M16-40-D P 7,510 - 10日間
LNFM-45-M16-50-D LNFM-45-M16-50-D P 7,510 - 10日間
LNFM-45-M16-63-D LNFM-45-M16-63-D P 7,620 - 10日間
LNFM-45-M16-80-D LNFM-45-M16-80-D P 7,750 - 10日間
