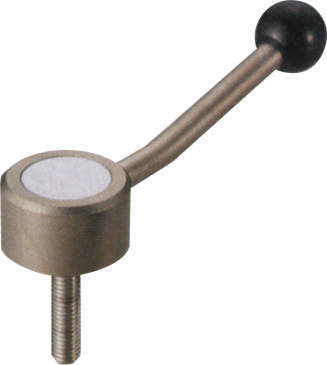

フラットテンションレバー(おねじ・ステンレス) LNFMS-E

このページをプリント
CADをダウンロード
価格・納期を確認

・フラットな形状のテンションレバー。上下スペースにゆとりのない場所に。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。
・レバー操作部は角度がついており、手が入りやすくレバーを握るスペースを確保できます。

: #クランプレバー; #レバー

共通仕様

レバー部	SUS303
ねじ部	SUS303
本体	SUS303
グリップ	フェノール樹脂(黒)

寸法図
動画
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

26件中 11-20件
表示件数

仕様
価格・納期

26件の型式

型式	歯数	D	M	R	H	H'	h	s	A	B	d	最大荷重 (N)	最大締付力 (kN)


LNFMS-36-M10-10-E	26	36	M10	107.5	45	49.5	24.5	2	10	25	16	210	16
LNFMS-36-M10-10-E	26	36	M10	107.5	45	49.5	24.5	2	10	25	16	210	16
LNFMS-36-M10-10-E	26	36	M10	107.5	45	49.5	24.5	2	10	25	16	210	16
LNFMS-36-M10-10-E	26	36	M10	107.5	45	49.5	24.5	2	10	25	16	210	16
LNFMS-36-M10-10-E	26	36	M10	107.5	45	49.5	24.5	2	10	25	16	210	16
LNFMS-40-M12-12-E	28	40	M12	115	50	54.5	26.5	2	12	30	19	340	23
LNFMS-40-M12-12-E	28	40	M12	115	50	54.5	26.5	2	12	30	19	340	23
LNFMS-40-M12-12-E	28	40	M12	115	50	54.5	26.5	2	12	30	19	340	23
LNFMS-40-M12-12-E	28	40	M12	115	50	54.5	26.5	2	12	30	19	340	23
LNFMS-40-M12-12-E	28	40	M12	115	50	54.5	26.5	2	12	30	19	340	23

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
LNFMS-36-M10-10-E	LNFMS-36-M10-32-E	P	8,990	-	在庫品
LNFMS-36-M10-10-E	LNFMS-36-M10-40-E	P	9,060	-	10日間
LNFMS-36-M10-10-E	LNFMS-36-M10-50-E	P	9,220	-	10日間
LNFMS-36-M10-10-E	LNFMS-36-M10-63-E	P	9,380	-	10日間
LNFMS-36-M10-10-E	LNFMS-36-M10-80-E	P	9,610	-	10日間
LNFMS-40-M12-12-E	LNFMS-40-M12-25-E	P	10,100	-	10日間
LNFMS-40-M12-12-E	LNFMS-40-M12-32-E	P	10,200	-	10日間
LNFMS-40-M12-12-E	LNFMS-40-M12-40-E	P	10,300	-	10日間
LNFMS-40-M12-12-E	LNFMS-40-M12-50-E	P	10,500	-	10日間
LNFMS-40-M12-12-E	LNFMS-40-M12-63-E	P	10,800	-	10日間
