テンションレバー(おねじ) LNTM-E

・テンションレバーのスタンダードタイプ。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。

#クランプレバー
#レバー

共通仕様

レバー部 SUM22L 四三酸化鉄皮膜(黒)
ねじ SUM22L 四三酸化鉄皮膜(黒)
本体 SUM22L 四三酸化鉄皮膜(黒)
グリップ フェノール樹脂(黒)

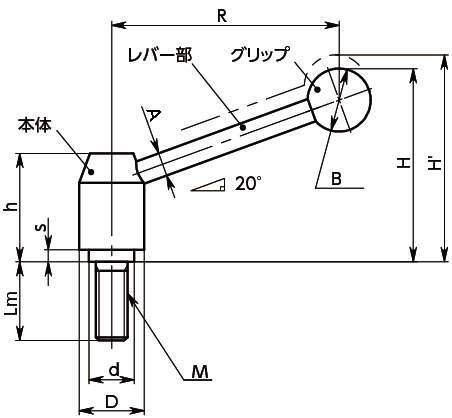

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 62件中 1-10件

  • 表示件数

62件の型式

型式 歯数 D M Lm R H H' h s A B d 最大荷重
(N)		 最大締付力
(kN)
LNTM-21-M8-12-E 24 21 M8 12 65 59 63 33.5 1 8 20 13.5 170 10
LNTM-21-M8-16-E 24 21 M8 16 65 59 63 33.5 1 8 20 13.5 170 10
LNTM-21-M8-20-E 24 21 M8 20 65 59 63 33.5 1 8 20 13.5 170 10
LNTM-21-M8-25-E 24 21 M8 25 65 59 63 33.5 1 8 20 13.5 170 10
LNTM-21-M8-32-E 24 21 M8 32 65 59 63 33.5 1 8 20 13.5 170 10
LNTM-21-M8-40-E 24 21 M8 40 65 59 63 33.5 1 8 20 13.5 170 10
LNTM-21-M8-50-E 24 21 M8 50 65 59 63 33.5 1 8 20 13.5 170 10
LNTM-21-M8-63-E 24 21 M8 63 65 59 63 33.5 1 8 20 13.5 170 10
LNTM-21-M10-20-E 24 21 M10 20 65 59 63 33.5 1 8 20 13.5 340 16
LNTM-21-M10-25-E 24 21 M10 25 65 59 63 33.5 1 8 20 13.5 340 16

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LNTM-21-M8-12-E LNTM-21-M8-12-E P 4,110 - 10日間
LNTM-21-M8-16-E LNTM-21-M8-16-E P 4,140 - 10日間
LNTM-21-M8-20-E LNTM-21-M8-20-E P 4,180 - 10日間
LNTM-21-M8-25-E LNTM-21-M8-25-E P 4,220 - 10日間
LNTM-21-M8-32-E LNTM-21-M8-32-E P 4,240 - 10日間
LNTM-21-M8-40-E LNTM-21-M8-40-E P 4,270 - 在庫品
LNTM-21-M8-50-E LNTM-21-M8-50-E P 4,280 - 10日間
LNTM-21-M8-63-E LNTM-21-M8-63-E P 4,350 - 10日間
LNTM-21-M10-20-E LNTM-21-M10-20-E P 4,180 - 在庫品
LNTM-21-M10-25-E LNTM-21-M10-25-E P 4,220 - 10日間
