テンションレバー(おねじ) LNTM-E

このページをプリント
CADをダウンロード
価格・納期を確認

・テンションレバーのスタンダードタイプ。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。

: #クランプレバー; #レバー

共通仕様

レバー部	SUM22L 四三酸化鉄皮膜(黒)
ねじ	SUM22L 四三酸化鉄皮膜(黒)
本体	SUM22L 四三酸化鉄皮膜(黒)
グリップ	フェノール樹脂(黒)

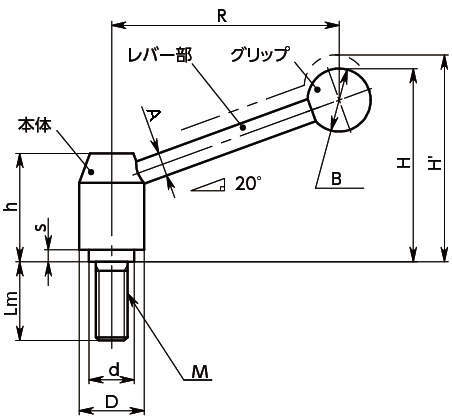

寸法図
動画
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

62件中 31-40件
表示件数

仕様
価格・納期

62件の型式

型式	歯数	D	M	Lm	R	H	H'	h	s	A	B	d	最大荷重 (N)	最大締付力 (kN)


LNTM-28-M10-20-E	28	28	M10	20	100.5	89	93.5	48.5	4.5	12	30	19	220	16
LNTM-28-M10-25-E	28	28	M10	25	100.5	89	93.5	48.5	4.5	12	30	19	220	16
LNTM-28-M10-32-E	28	28	M10	32	100.5	89	93.5	48.5	4.5	12	30	19	220	16
LNTM-28-M10-40-E	28	28	M10	40	100.5	89	93.5	48.5	4.5	12	30	19	220	16
LNTM-28-M10-50-E	28	28	M10	50	100.5	89	93.5	48.5	4.5	12	30	19	220	16
LNTM-28-M10-63-E	28	28	M10	63	100.5	89	93.5	48.5	4.5	12	30	19	220	16
LNTM-28-M12-16-E	28	28	M12	16	100.5	89	93.5	48.5	4.5	12	30	19	390	23
LNTM-28-M12-20-E	28	28	M12	20	100.5	89	93.5	48.5	4.5	12	30	19	390	23
LNTM-28-M12-25-E	28	28	M12	25	100.5	89	93.5	48.5	4.5	12	30	19	390	23
LNTM-28-M12-32-E	28	28	M12	32	100.5	89	93.5	48.5	4.5	12	30	19	390	23

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
LNTM-28-M10-20-E	LNTM-28-M10-20-E	P	5,110	-	10日間
LNTM-28-M10-25-E	LNTM-28-M10-25-E	P	5,170	-	10日間
LNTM-28-M10-32-E	LNTM-28-M10-32-E	P	5,230	-	10日間
LNTM-28-M10-40-E	LNTM-28-M10-40-E	P	5,280	-	10日間
LNTM-28-M10-50-E	LNTM-28-M10-50-E	P	5,370	-	在庫品
LNTM-28-M10-63-E	LNTM-28-M10-63-E	P	5,530	-	10日間
LNTM-28-M12-16-E	LNTM-28-M12-16-E	P	5,090	-	10日間
LNTM-28-M12-20-E	LNTM-28-M12-20-E	P	5,110	-	10日間
LNTM-28-M12-25-E	LNTM-28-M12-25-E	P	5,170	-	10日間
LNTM-28-M12-32-E	LNTM-28-M12-32-E	P	5,230	-	10日間
