・テンションレバーのスタンダードタイプ。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。
・レバー部が水平のため、上部スペースに制限がある場合に適しています。
共通仕様
| レバー部 | SUM22L 四三酸化鉄皮膜(黒) |
|---|---|
| ねじ | SUM22L 四三酸化鉄皮膜(黒) |
| 本体 | SUM22L 四三酸化鉄皮膜(黒) |
| グリップ | フェノール樹脂(黒) |
鍋屋バイテック会社
テンションレバー(めねじ) LNTF-D
詳細仕様
11件の型式

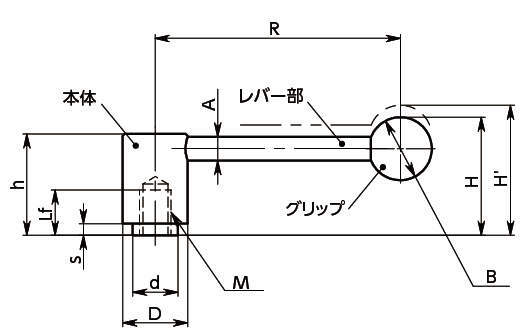

| 型式 | 歯数 | D | Lf | M | R | H | H' | h | s | A | B | d |
最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LNTF-40-M20-D | 48 | 40 | 36 | M20 | 140.5 | 73 | 78.5 | 64 | 6 | 14 | 35 | 28 | 1400 | 67 | 608 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LNTF-40-M20-D | LNTF-40-M20-D | P | 8,790 | - | 在庫品 |
