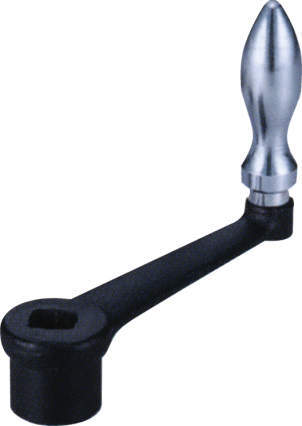

HNSU-D(丸穴)
HNSU-D(丸穴)
HNSB-D(角穴)
・丸穴(公差：H7)と角穴(公差：H11)が選択できます。
・ハンドル本体は静電塗装がされています。
・全サイズに回転グリップが付属しています。
・本商品の角穴は、DIN規格(DIN79)に従います。
・面取りE：角穴の角部は面取りをしています。
| ハンドル | FCD400相当 静電塗装(つや消し黒) |
|---|---|
| 回転グリップ | SUM22L 三価クロメート処理 |
13件の型式

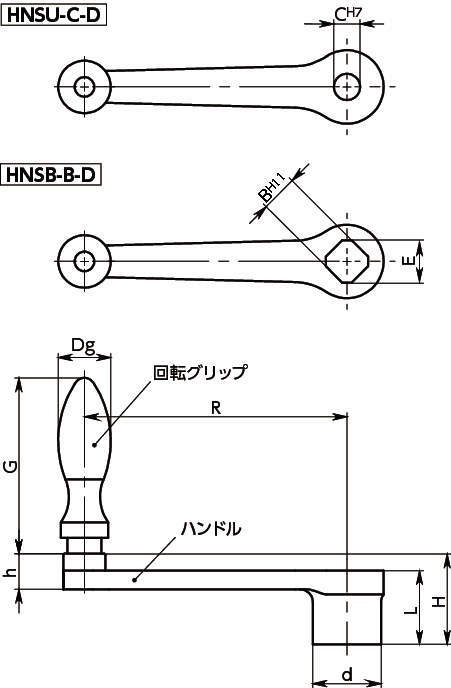

| 型式 | 取付方法 | 材質 |
R (mm) |
C (mm) |
B (mm) |
Emin. (mm) |
Dg (mm) |
h (mm) |
d (mm) |
L (mm) |
G (mm) |
H (mm) |
質量 (g) |
追加工 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 押しねじ穴 | セットスクリュー | |||||||||||||||
| 数 | サイズ | ||||||||||||||||
| HNSU-80-C8-D | 丸穴 | スティール製 | 80 | 8 | - | - | 18 | 13 | 24 | 24 | 61 | 31 | 215 | 標準品（追加工なし） | - | - | - |
| HNSU-100-C10-D | 丸穴 | スティール製 | 100 | 10 | - | - | 20 | 13 | 28 | 28 | 67 | 34 | 302 | 標準品（追加工なし） | - | - | - |
| HNSU-125-C10-D | 丸穴 | スティール製 | 125 | 10 | - | - | 22 | 14 | 34 | 34 | 74 | 40 | 472 | 標準品（追加工なし） | - | - | - |
| HNSB-63-B10-D | 角穴 | スティール製 | 63 | - | 10 | 13.1 | 16 | 11 | 20 | 20 | 54.5 | 26 | 120 | 標準品（追加工なし） | - | - | - |
| HNSB-80-B12-D | 角穴 | スティール製 | 80 | - | 12 | 13.1 | 18 | 13 | 24 | 24 | 61 | 31 | 182 | 標準品（追加工なし） | - | - | - |
| HNSB-100-B14-D | 角穴 | スティール製 | 100 | - | 14 | 16.1 | 20 | 13 | 28 | 28 | 67 | 34 | 278 | 標準品（追加工なし） | - | - | - |
| HNSB-125-B17-D | 角穴 | スティール製 | 125 | - | 17 | 18.1 | 22 | 14 | 34 | 34 | 74 | 40 | 428 | 標準品（追加工なし） | - | - | - |
| HNSU-80-C8-D-AMC | 丸穴 | スティール製 | 80 | 8 | - | - | 18 | 13 | 24 | 24 | 61 | 31 | 215 | 押しねじ穴1カ所 | 1カ所 | M5 | - |
| HNSU-80-C8-D-AMC-P | 丸穴 | スティール製 | 80 | 8 | - | - | 18 | 13 | 24 | 24 | 61 | 31 | 215 | 押しねじ穴1カ所 | 1カ所 | M5 | 付属 |
| HNSU-100-C10-D-AMC | 丸穴 | スティール製 | 100 | 10 | - | - | 20 | 13 | 28 | 28 | 67 | 34 | 302 | 押しねじ穴1カ所 | 1カ所 | M5 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HNSU-80-C8-D | HNSU-80-C8-D | P | 6,320 | - | 在庫品 |
| HNSU-100-C10-D | HNSU-100-C10-D | P | 7,070 | - | 在庫品 |
| HNSU-125-C10-D | HNSU-125-C10-D | P | 8,130 | - | 在庫品 |
| HNSB-63-B10-D | HNSB-63-B10-D | P | 5,470 | - | 在庫品 |
| HNSB-80-B12-D | HNSB-80-B12-D | P | 6,040 | - | 在庫品 |
| HNSB-100-B14-D | HNSB-100-B14-D | P | 6,990 | - | 在庫品 |
| HNSB-125-B17-D | HNSB-125-B17-D | P | 7,910 | - | 在庫品 |
| HNSU-80-C8-D-AMC | HNSU-80-C8-D-AMC | P | 7,170 | - | 在庫品 |
| HNSU-80-C8-D-AMC-P | HNSU-80-C8-D-AMC-P | P | 7,340 | - | 在庫品 |
| HNSU-100-C10-D-AMC | HNSU-100-C10-D-AMC | P | 7,940 | - | 在庫品 |
