LDFE
LDFE
LDF/LDFE/LDFS/LDR
・めねじタイプのクランプレバー。
・めねじタイプはM3～M16の豊富なねじサイズ。
・スティール製のねじ部に無電解ニッケルメッキを施し耐蝕性を高めています。
・レバー部は傷が目立ちにくいつや消しタイプの静電塗装。
・レバー部のカラーバリエーションは4種類。
| レバー | 亜鉛ダイカスト 静電塗装(各色) |
|---|---|
| ねじ・ハブ部 | スティール 無電解ニッケルメッキ |
| 止めねじ | スティール 無電解ニッケルメッキ |
| スプリング | ステンレス鋼線 |
24件の型式

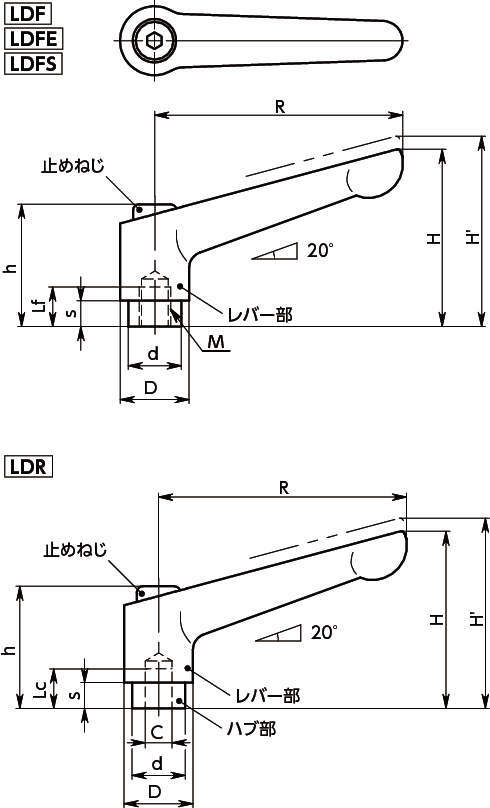

LDF/LDFE/LDFS/LDR
| 型式 | 本体カラー | M(並目) |
Lf min. (mm) |
R (mm) |
H (mm) |
H' (mm) |
h (mm) |
s (mm) |
D (mm) |
d (mm) |
歯数 |
最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||||||
| LDFE-6-OR | つや消しオレンジ | M6 | 1 | 9 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 32 |
| LDFE-6-RD | つや消しレッド | M6 | 1 | 9 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 32 |
| LDFE-8-BK | つや消し黒 | M8 | 1.25 | 11 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 24 | 180 | 10 | 73 |
| LDFE-8-SG | つや消しシルバー | M8 | 1.25 | 11 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 24 | 180 | 10 | 73 |
| LDFE-8-OR | つや消しオレンジ | M8 | 1.25 | 11 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 24 | 180 | 10 | 73 |
| LDFE-8-RD | つや消しレッド | M8 | 1.25 | 11 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 24 | 180 | 10 | 73 |
| LDFE-10-BK | つや消し黒 | M10 | 1.5 | 14 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 26 | 290 | 16 | 118 |
| LDFE-10-SG | つや消しシルバー | M10 | 1.5 | 14 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 26 | 290 | 16 | 118 |
| LDFE-10-OR | つや消しオレンジ | M10 | 1.5 | 14 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 26 | 290 | 16 | 118 |
| LDFE-10-RD | つや消しレッド | M10 | 1.5 | 14 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 26 | 290 | 16 | 118 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LDFE-6-OR | LDFE-6-OR | P | 840 | - | 在庫品 |
| LDFE-6-RD | LDFE-6-RD | P | 840 | - | 在庫品 |
| LDFE-8-BK | LDFE-8-BK | P | 990 | - | 在庫品 |
| LDFE-8-SG | LDFE-8-SG | P | 990 | - | 在庫品 |
| LDFE-8-OR | LDFE-8-OR | P | 990 | - | 在庫品 |
| LDFE-8-RD | LDFE-8-RD | P | 990 | - | 在庫品 |
| LDFE-10-BK | LDFE-10-BK | P | 1,120 | - | 在庫品 |
| LDFE-10-SG | LDFE-10-SG | P | 1,120 | - | 在庫品 |
| LDFE-10-OR | LDFE-10-OR | P | 1,120 | - | 在庫品 |
| LDFE-10-RD | LDFE-10-RD | P | 1,120 | - | 在庫品 |
