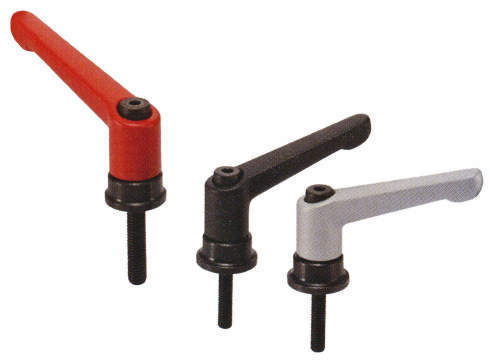

パワークランプレバー(おねじ) LDBM

・アキシアルベアリングを内蔵。座面の摩擦を減少させることで通常の2倍の締付力が得られます。
・レバー部は傷が目立ちにくいつや消しタイプの静電塗装。

#クランプレバー
#レバー

共通仕様

レバー部 亜鉛ダイカスト 静電塗装
ねじ SUM22L 窒化処理(黒)
止めねじ SUM22L 四三酸化鉄皮膜(黒)
スプリング SWPB

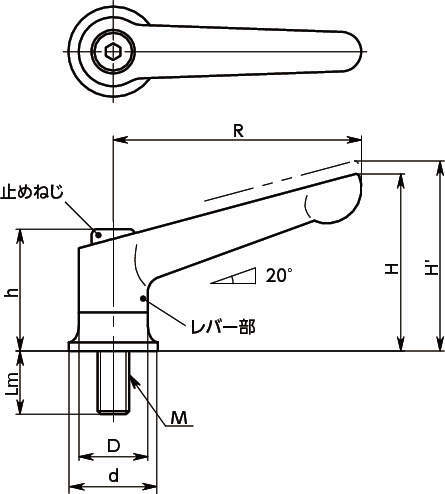

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 44件中 1-10件

  • 表示件数

44件の型式

型式 色 M Lm R H H' h d D 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)
LDBM-6-20-BK つや消し黒 M6 20 63 48.5 52.5 34.5 24 17.5 24 36 5.5 100
LDBM-6-20-SG つや消しシルバー M6 20 63 48.5 52.5 34.5 24 17.5 24 36 5.5 100
LDBM-6-20-OR つや消しオレンジ M6 20 63 48.5 52.5 34.5 24 17.5 24 36 5.5 100
LDBM-6-20-RD つや消しレッド M6 20 63 48.5 52.5 34.5 24 17.5 24 36 5.5 100
LDBM-6-27-BK つや消し黒 M6 27 63 48.5 52.5 34.5 24 17.5 24 36 5.5 103
LDBM-6-27-SG つや消しシルバー M6 27 63 48.5 52.5 34.5 24 17.5 24 36 5.5 103
LDBM-6-27-OR つや消しオレンジ M6 27 63 48.5 52.5 34.5 24 17.5 24 36 5.5 103
LDBM-6-27-RD つや消しレッド M6 27 63 48.5 52.5 34.5 24 17.5 24 36 5.5 103
LDBM-8-21-BK つや消し黒 M8 21 78 58.5 62.5 39.5 25 21 26 70 10 160
LDBM-8-21-SG つや消しシルバー M8 21 78 58.5 62.5 39.5 25 21 26 70 10 160

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LDBM-6-20-BK LDBM-6-20-BK P 7,200 - 在庫品
LDBM-6-20-SG LDBM-6-20-SG P 7,200 - 在庫品
LDBM-6-20-OR LDBM-6-20-OR P 7,200 - 在庫品
LDBM-6-20-RD LDBM-6-20-RD P 7,200 - 在庫品
LDBM-6-27-BK LDBM-6-27-BK P 7,260 - 在庫品
LDBM-6-27-SG LDBM-6-27-SG P 7,260 - 在庫品
LDBM-6-27-OR LDBM-6-27-OR P 7,260 - 在庫品
LDBM-6-27-RD LDBM-6-27-RD P 7,260 - 在庫品
LDBM-8-21-BK LDBM-8-21-BK P 7,590 - 在庫品
LDBM-8-21-SG LDBM-8-21-SG P 7,590 - 在庫品
