・コンパクトタイプのフラットクランプレバー。上部スペースに制限がある用途に適しています。
・回し半径22mm・30mm。省スペースです。
・レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。
・レバー部のカラーバリエーションは4種類。
共通仕様
| レバー部 | 亜鉛ダイカスト 静電塗装(各色) |
|---|---|
| ねじ部 | SUS303相当 |
| 止めねじ | ステンレス |
| スプリング | ステンレス鋼線 |
鍋屋バイテック会社
ミニクランプレバー フラットタイプ(おねじ・ステンレス製) LHCMS

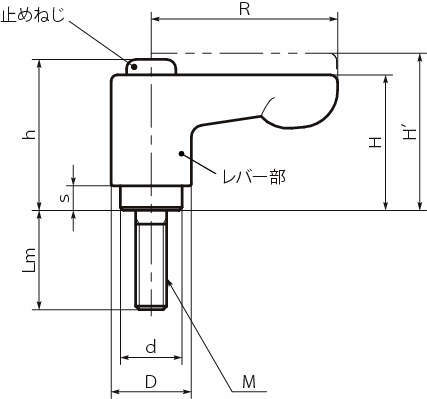

詳細仕様
100件の型式
| 型式 | レバー部の色 | M(並目) |
Lm (mm) |
R (mm) |
H (mm) |
H' (mm) |
h (mm) |
s (mm) |
D (mm) |
d (mm) |
歯数 |
最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||||||
| LHCMS-6-32-RD | つや消しレッド | M6 | 1 | 32 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 30 |
| LHCMS-6-32-SG | つや消しシルバー | M6 | 1 | 32 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 30 |
| LHCMS-6-40-BK | つや消し黒 | M6 | 1 | 40 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 32 |
| LHCMS-6-40-OR | つや消しオレンジ | M6 | 1 | 40 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 32 |
| LHCMS-6-40-RD | つや消しレッド | M6 | 1 | 40 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 32 |
| LHCMS-6-40-SG | つや消しシルバー | M6 | 1 | 40 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 32 |
| LHCMS-6-50-BK | つや消し黒 | M6 | 1 | 50 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 33 |
| LHCMS-6-50-OR | つや消しオレンジ | M6 | 1 | 50 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 33 |
| LHCMS-6-50-RD | つや消しレッド | M6 | 1 | 50 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 33 |
| LHCMS-6-50-SG | つや消しシルバー | M6 | 1 | 50 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 33 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LHCMS-6-32-RD | LHCMS-6-32-RD | P | 1,290 | - | 在庫品 |
| LHCMS-6-32-SG | LHCMS-6-32-SG | P | 1,290 | - | 在庫品 |
| LHCMS-6-40-BK | LHCMS-6-40-BK | P | 1,340 | - | 在庫品 |
| LHCMS-6-40-OR | LHCMS-6-40-OR | P | 1,340 | - | 在庫品 |
| LHCMS-6-40-RD | LHCMS-6-40-RD | P | 1,340 | - | 在庫品 |
| LHCMS-6-40-SG | LHCMS-6-40-SG | P | 1,340 | - | 在庫品 |
| LHCMS-6-50-BK | LHCMS-6-50-BK | P | 1,400 | - | 在庫品 |
| LHCMS-6-50-OR | LHCMS-6-50-OR | P | 1,400 | - | 在庫品 |
| LHCMS-6-50-RD | LHCMS-6-50-RD | P | 1,400 | - | 在庫品 |
| LHCMS-6-50-SG | LHCMS-6-50-SG | P | 1,400 | - | 在庫品 |
