プラスティックミニノブ・スラストパッドつき KIGMS

・ねじ先にスラストパッドをつけたプラスティックミニノブ。
・スラストパッドはねじ部に対して15°まで傾きます。ワークの表面が不均一、あるいは傾いている場合などに効果的です。
・ねじ部は耐蝕性にすぐれたステンレス製。
・ワークにあわせてスラストパッドの材質およびサイズが選択できます。

#ステンレス
#ノブ

共通仕様

ノブ ナイロン6
ねじ部 SUS303
スラストパッド KIGMS-SBP:ポリアセタール(つや消し黒)
KIGMS-SBPS:SUS303
Oリング KIGMS-SBP:-
KIGMS-SBPS:フッ素ゴム

CADメーカーTOP

詳細仕様

  • 102件中 101-102件

  • 表示件数

102件の型式

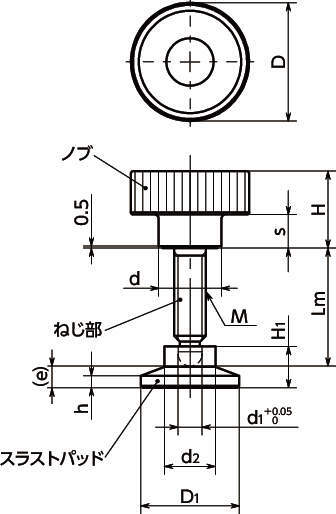

型式 スラストパッド材質 D
(mm)
M(並目) Lm
(mm)
D1
(mm)
H
(mm)
s
(mm)
d
(mm)
H1
(mm)
h
(mm)
e
(mm)
d2
(mm)
d1
(mm)
質量
(g)
ねじの呼び ピッチ
KIGMS-36-M10-45 スラストパッド無し 36 M10 1.5 45 - 22.5 10 18 - - - - 7.8 37
KIGMS-36-M10-55 スラストパッド無し 36 M10 1.5 55 - 22.5 10 18 - - - - 7.8 43

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
KIGMS-36-M10-45 KIGMS-36-M10-45 P 1,030 - 在庫品
KIGMS-36-M10-55 KIGMS-36-M10-55 P 1,070 - 在庫品
