・前面から取りつける取手。前傾タイプ。
・中空パイプを使用。軽量です。
・取りつけ寸法は、200mm～1000mmのワイドバリエーション。
・取りつけ部はキャップでカバーできるため、ゴミやほこりがたまりにくい構造です。
・六角穴付きボルト(M6)を使用して取りつけてください。
・1mm単位で取りつけ寸法が指定できます。標準品にご希望のサイズがない場合は、1mm指定をご利用ください。
・パイプの表面処理およびブラケットの色が選択できます。

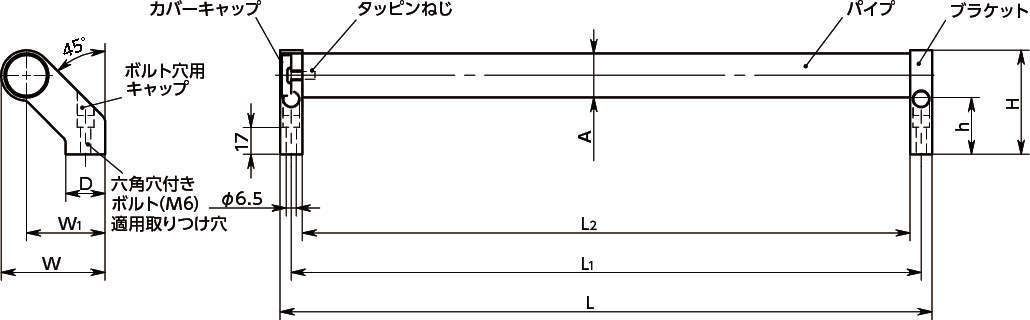

| パイプ | UZBC-AL・UZBC-ES：アルミニウム合金、アルマイト処理(シルバー) UZBC-BK：アルミニウム合金、静電塗装(つや消し黒) |
|---|---|
| カバーキャップ | ナイロン6(ライトグレー) |
| ブラケット | UZBC-AL・UZBC-BK：亜鉛ダイカスト、静電塗装(各色) UZBC-BK：亜鉛ダイカスト、静電塗装(つや消し黒) |
| タッピンねじ | スティール、三価クロメート処理 |
| ボルト穴用キャップ | ポリアセタール |
48件の型式
| 型式 | パイプ材質 |
パイプ 表面処理 |
色 | A | L1 | D | H | h | L | L2 | W | W1 |
許容荷重 (N) |
質量 (g) |
付属ねじサイズ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット | カバーキャップ | |||||||||||||||
| UZBC-28-350-ES | アルミニウム製 | アルマイト処理(シルバー) | つや消しシルバー | ライトグレー | 28 | 350 | 25 | 66 | 36 | 364 | 336 | 66 | 50 | 1000 | 464 | - |
| UZBC-28-350-BK | アルミニウム製 | 静電塗装(つや消し黒) | つや消し黒 | ライトグレー | 28 | 350 | 25 | 66 | 36 | 364 | 336 | 66 | 50 | 1000 | 464 | - |
| UZBC-28-400-AL | アルミニウム製 | アルマイト処理(シルバー) | つや消し黒 | ライトグレー | 28 | 400 | 25 | 66 | 36 | 414 | 386 | 66 | 50 | 1000 | 488 | - |
| UZBC-28-400-ES | アルミニウム製 | アルマイト処理(シルバー) | つや消しシルバー | ライトグレー | 28 | 400 | 25 | 66 | 36 | 414 | 386 | 66 | 50 | 1000 | 488 | - |
| UZBC-28-400-BK | アルミニウム製 | 静電塗装(つや消し黒) | つや消し黒 | ライトグレー | 28 | 400 | 25 | 66 | 36 | 414 | 386 | 66 | 50 | 1000 | 488 | - |
| UZBC-28-500-AL | アルミニウム製 | アルマイト処理(シルバー) | つや消し黒 | ライトグレー | 28 | 500 | 25 | 66 | 36 | 514 | 486 | 66 | 50 | 1000 | 536 | - |
| UZBC-28-500-ES | アルミニウム製 | アルマイト処理(シルバー) | つや消しシルバー | ライトグレー | 28 | 500 | 25 | 66 | 36 | 514 | 486 | 66 | 50 | 1000 | 536 | - |
| UZBC-28-500-BK | アルミニウム製 | 静電塗装(つや消し黒) | つや消し黒 | ライトグレー | 28 | 500 | 25 | 66 | 36 | 514 | 486 | 66 | 50 | 1000 | 536 | - |
| UZBC-28-600-AL | アルミニウム製 | アルマイト処理(シルバー) | つや消し黒 | ライトグレー | 28 | 600 | 25 | 66 | 36 | 614 | 586 | 66 | 50 | 1000 | 584 | - |
| UZBC-28-600-ES | アルミニウム製 | アルマイト処理(シルバー) | つや消しシルバー | ライトグレー | 28 | 600 | 25 | 66 | 36 | 614 | 586 | 66 | 50 | 1000 | 584 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UZBC-28-350-ES | UZBC-28-350-ES | P | 6,380 | - | 在庫品 |
| UZBC-28-350-BK | UZBC-28-350-BK | P | 6,380 | - | 在庫品 |
| UZBC-28-400-AL | UZBC-28-400-AL | P | 6,560 | - | 在庫品 |
| UZBC-28-400-ES | UZBC-28-400-ES | P | 6,560 | - | 在庫品 |
| UZBC-28-400-BK | UZBC-28-400-BK | P | 6,560 | - | 在庫品 |
| UZBC-28-500-AL | UZBC-28-500-AL | P | 7,210 | - | 在庫品 |
| UZBC-28-500-ES | UZBC-28-500-ES | P | 7,210 | - | 在庫品 |
| UZBC-28-500-BK | UZBC-28-500-BK | P | 7,210 | - | 在庫品 |
| UZBC-28-600-AL | UZBC-28-600-AL | P | 7,780 | - | 在庫品 |
| UZBC-28-600-ES | UZBC-28-600-ES | P | 7,780 | - | 在庫品 |
