・中空パイプを使用。軽量です。
・取りつけねじは、M6・M8からお選びください。
・オプションで取りつけ用の六角穴付ボルト(SUSXM7製)を2本付属します。(別料金)
共通仕様
| パイプ | SUS304 |
|---|---|
| ブラケット | ナイロン6(つや消し黒) |
| カバーキャップ | ガラス繊維強化ナイロン6(つや消し黒) |
| ねじ部 | SUM22L 三価クロメート処理 |
| 六角穴付きボルト(ねじ付属サービス) | SUSXM7 |
鍋屋バイテック会社
チューブラ取っ手 UEFS
詳細仕様
28件の型式

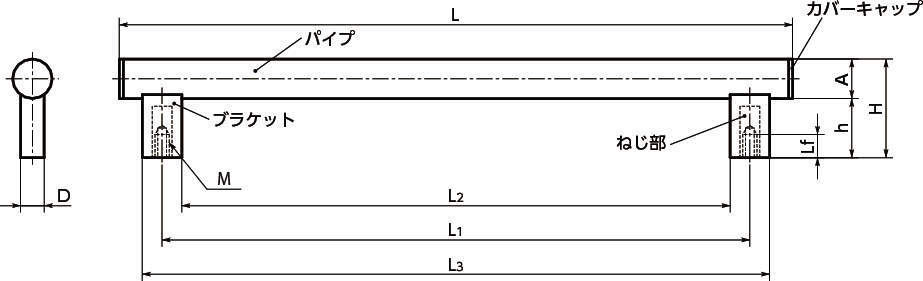

| 型式 | パイプ材質 | 色 |
A (mm) |
L1 (mm) |
D (mm) |
H (mm) |
h (mm) |
Lf (mm) |
L (mm) |
L3 (mm) |
L2 (mm) |
M (mm) |
許容荷重 (N) |
質量 (g) |
付属ねじサイズ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット | カバーキャップ | |||||||||||||||
| UEFS-30-350 | ステンレス製 | つや消し黒 | つや消し黒 | 30 | 350 | 18 | 75 | 45 | 15 | 415 | 380 | 320 | M8 | 500 | 525 | - |
| UEFS-30-400 | ステンレス製 | つや消し黒 | つや消し黒 | 30 | 400 | 18 | 75 | 45 | 15 | 465 | 430 | 370 | M8 | 500 | 578 | - |
| UEFS-30-500 | ステンレス製 | つや消し黒 | つや消し黒 | 30 | 500 | 18 | 75 | 45 | 15 | 565 | 530 | 470 | M8 | 500 | 685 | - |
| UEFS-30-600 | ステンレス製 | つや消し黒 | つや消し黒 | 30 | 600 | 18 | 75 | 45 | 15 | 665 | 630 | 570 | M8 | 500 | 792 | - |
| UEFS-30-M6-200-P | ステンレス製 | つや消し黒 | つや消し黒 | 30 | 200 | 18 | 75 | 45 | 12 | 265 | 230 | 170 | M6 | 500 | 373 | M6×12 |
| UEFS-30-M6-250-P | ステンレス製 | つや消し黒 | つや消し黒 | 30 | 250 | 18 | 75 | 45 | 12 | 315 | 280 | 220 | M6 | 500 | 437 | M6×12 |
| UEFS-30-M6-300-P | ステンレス製 | つや消し黒 | つや消し黒 | 30 | 300 | 18 | 75 | 45 | 12 | 365 | 330 | 270 | M6 | 500 | 462 | M6×12 |
| UEFS-30-M6-350-P | ステンレス製 | つや消し黒 | つや消し黒 | 30 | 350 | 18 | 75 | 45 | 12 | 415 | 380 | 320 | M6 | 500 | 480 | M6×12 |
| UEFS-30-M6-400-P | ステンレス製 | つや消し黒 | つや消し黒 | 30 | 400 | 18 | 75 | 45 | 12 | 465 | 430 | 370 | M6 | 500 | 650 | M6×12 |
| UEFS-30-M6-500-P | ステンレス製 | つや消し黒 | つや消し黒 | 30 | 500 | 18 | 75 | 45 | 12 | 565 | 530 | 470 | M6 | 500 | 674 | M6×12 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UEFS-30-350 | UEFS-30-350 | P | 7,620 | - | 10日間 |
| UEFS-30-400 | UEFS-30-400 | P | 7,910 | - | 在庫品 |
| UEFS-30-500 | UEFS-30-500 | P | 8,780 | - | 在庫品 |
| UEFS-30-600 | UEFS-30-600 | P | 9,310 | - | 在庫品 |
| UEFS-30-M6-200-P | UEFS-30-M6-200-P | P | 7,020 | - | 10日間 |
| UEFS-30-M6-250-P | UEFS-30-M6-250-P | P | 7,360 | - | 10日間 |
| UEFS-30-M6-300-P | UEFS-30-M6-300-P | P | 7,700 | - | 10日間 |
| UEFS-30-M6-350-P | UEFS-30-M6-350-P | P | 8,110 | - | 10日間 |
| UEFS-30-M6-400-P | UEFS-30-M6-400-P | P | 8,410 | - | 10日間 |
| UEFS-30-M6-500-P | UEFS-30-M6-500-P | P | 9,310 | - | 10日間 |
