チューブラ取っ手 UXAF

・ブラケットの位置を自由に調整できるため、任意の寸法で取りつけできます。
・付属のグラブスクリューでパイプを固定してください。
・1mm単位でパイプの全長が指定できます。標準品にご希望のサイズがない場合は1mm指定をご利用ください。
・パイプの表面処理およびブラケット・カバーキャップの色が選択できます。

#取手

共通仕様

パイプ UXAF-AL・UXAF-ES：アルミニウム合金、アルマイト処理(シルバー)
UXAF-BK：アルミニウム合金、静電塗装(つや消し黒)
カバーキャップ ナイロン6
ブラケット 亜鉛ダイカスト、静電塗装
グラブスクリューねじ部 SUM22L四三酸化鉄皮膜(黒)
グラブスクリューパッド ポリアセタール

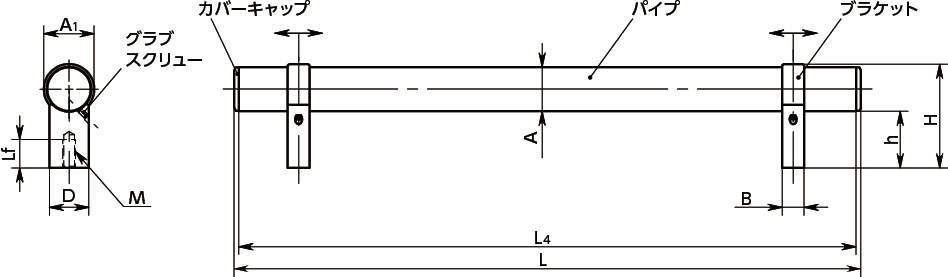

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 48件中 31-40件

  • 表示件数

48件の型式

型式 パイプ材質 パイプ
表面処理		 色 A L4 L A1 B D H h Lf M 許容荷重
(N)		 質量
(g)		 付属ねじサイズ
ブラケット カバーキャップ
UXAF-28-592-AL-P アルミニウム製 アルマイト処理(シルバー) つや消し黒 つや消し黒 28 592 598.4 32 14 25 66 36 15 M8 1000 464 M8×16
UXAF-28-992-AL-P アルミニウム製 アルマイト処理(シルバー) つや消し黒 つや消し黒 28 992 998.4 32 14 25 66 36 15 M8 1000 656 M8×16
UXAF-28-192-ES-P アルミニウム製 アルマイト処理(シルバー) つや消しシルバー ライトグレー 28 192 198.4 32 14 25 66 36 15 M8 1000 272 M8×16
UXAF-28-242-ES-P アルミニウム製 アルマイト処理(シルバー) つや消しシルバー ライトグレー 28 242 248.4 32 14 25 66 36 15 M8 1000 296 M8×16
UXAF-28-292-ES-P アルミニウム製 アルマイト処理(シルバー) つや消しシルバー ライトグレー 28 292 298.4 32 14 25 66 36 15 M8 1000 320 M8×16
UXAF-28-342-ES-P アルミニウム製 アルマイト処理(シルバー) つや消しシルバー ライトグレー 28 342 348.4 32 14 25 66 36 15 M8 1000 344 M8×16
UXAF-28-392-ES-P アルミニウム製 アルマイト処理(シルバー) つや消しシルバー ライトグレー 28 392 398.4 32 14 25 66 36 15 M8 1000 368 M8×16
UXAF-28-492-ES-P アルミニウム製 アルマイト処理(シルバー) つや消しシルバー ライトグレー 28 492 498.4 32 14 25 66 36 15 M8 1000 416 M8×16
UXAF-28-592-ES-P アルミニウム製 アルマイト処理(シルバー) つや消しシルバー ライトグレー 28 592 598.4 32 14 25 66 36 15 M8 1000 464 M8×16
UXAF-28-992-ES-P アルミニウム製 アルマイト処理(シルバー) つや消しシルバー ライトグレー 28 992 998.4 32 14 25 66 36 15 M8 1000 656 M8×16

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
UXAF-28-592-AL-P UXAF-28-592-AL-P P 12,300 - 在庫品
UXAF-28-992-AL-P UXAF-28-992-AL-P P 15,100 - 在庫品
UXAF-28-192-ES-P UXAF-28-192-ES-P P 10,400 - 在庫品
UXAF-28-242-ES-P UXAF-28-242-ES-P P 10,600 - 在庫品
UXAF-28-292-ES-P UXAF-28-292-ES-P P 10,800 - 在庫品
UXAF-28-342-ES-P UXAF-28-342-ES-P P 11,000 - 在庫品
UXAF-28-392-ES-P UXAF-28-392-ES-P P 11,100 - 在庫品
UXAF-28-492-ES-P UXAF-28-492-ES-P P 11,800 - 在庫品
UXAF-28-592-ES-P UXAF-28-592-ES-P P 12,300 - 在庫品
UXAF-28-992-ES-P UXAF-28-992-ES-P P 15,100 - 在庫品
