アルミアーチ取っ手 UARC

UARC

UARC
UARC

このページをプリント
CADをダウンロード
価格・納期を確認

・美しいアーチ形状の取手。前面取りつけタイプ
・本体断面は握りやすい楕円形状です。
・静電塗装は傷がつきにくいつや消しタイプ。
・表面処理のバリエーションは5種類。品番の末尾記号により選択できます。
・オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。ねじ付属サービス(別料金)をご利用ください。

: #取手

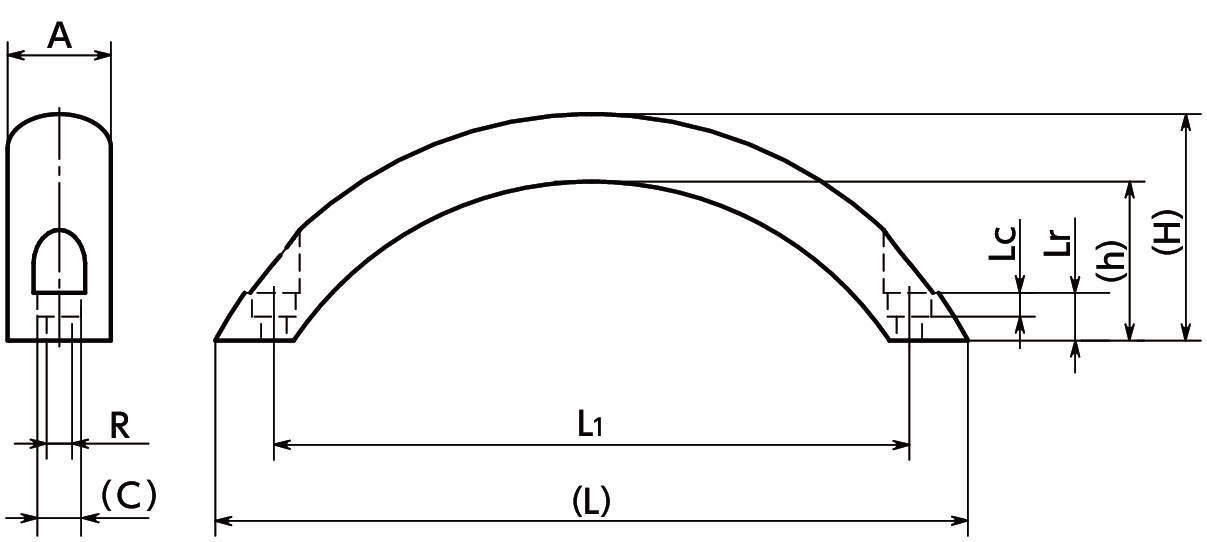

寸法図
カタログ・チラシ
CAD

UARC

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

40件中 31-40件
表示件数

仕様
価格・納期

40件の型式

型式	A (mm)	L₁ (mm)	C (mm)	H (mm)	h (mm)	L (mm)	Lc (mm)	Lr (mm)	R (mm)	許容荷重 (N)	本体 (表面処理)	ねじ付属サービス	ねじサイズ	質量 (g)


UARC-26-160-AL-P	26	160	11	57	40	190	6	12	6.4	1000	アルマイト処理	有	M6×16	190
UARC-26-160-BK-P	26	160	11	57	40	190	6	12	6.4	1000	静電塗装(つや消し黒)	有	M6×16	190
UARC-26-160-BL-P	26	160	11	57	40	190	6	12	6.4	1000	バレル研磨	有	M6×16	190
UARC-26-160-SG-P	26	160	11	57	40	190	6	12	6.4	1000	静電塗装(つや消しシルバー)	有	M6×16	190
UARC-26-160-RD-P	26	160	11	57	40	190	6	12	6.4	1000	静電塗装(つや消しレッド)	有	M6×16	190
UARC-26-192-AL-P	26	192	11	57	40	227	6	12	6.4	1000	アルマイト処理	有	M6×16	210
UARC-26-192-BK-P	26	192	11	57	40	227	6	12	6.4	1000	静電塗装(つや消し黒)	有	M6×16	210
UARC-26-192-BL-P	26	192	11	57	40	227	6	12	6.4	1000	バレル研磨	有	M6×16	210
UARC-26-192-SG-P	26	192	11	57	40	227	6	12	6.4	1000	静電塗装(つや消しシルバー)	有	M6×16	210
UARC-26-192-RD-P	26	192	11	57	40	227	6	12	6.4	1000	静電塗装(つや消しレッド)	有	M6×16	210

※質量は本体のみ

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
UARC-26-160-AL-P	UARC-26-160-AL-P	P	6,490	-	10日間
UARC-26-160-BK-P	UARC-26-160-BK-P	P	5,190	-	10日間
UARC-26-160-BL-P	UARC-26-160-BL-P	P	4,590	-	10日間
UARC-26-160-SG-P	UARC-26-160-SG-P	P	5,190	-	10日間
UARC-26-160-RD-P	UARC-26-160-RD-P	P	6,780	-	-
UARC-26-192-AL-P	UARC-26-192-AL-P	P	6,860	-	10日間
UARC-26-192-BK-P	UARC-26-192-BK-P	P	5,520	-	10日間
UARC-26-192-BL-P	UARC-26-192-BL-P	P	4,810	-	10日間
UARC-26-192-SG-P	UARC-26-192-SG-P	P	5,520	-	10日間
UARC-26-192-RD-P	UARC-26-192-RD-P	P	7,130	-	-
