・ばね座金が組み込まれたクランプレバー。
・ばね座金を組み込む作業が不要です。
・特殊形状の平座金(特許出願中)が、ばね座金の脱落を防止します。
・レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。
| レバー部 | 亜鉛ダイカスト、静電塗装(各色) |
|---|---|
| ねじ部 | LDM-W：SUM22L、四三酸化鉄皮膜(黒) LDMS-W：SUS303 |
| ばね座金 | SUS304 |
| 平座金 | SUS304 |
| 止めねじ | LDM-W：SUM22L、四三酸化鉄皮膜(黒) SUS303 |
| スプリング | LDM-W：SWPB LDMS-W：ステンレス鋼線 |
232件の型式

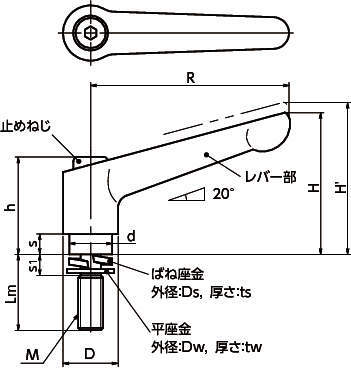

| 型式 | 材質 | 色 | 歯数 | M | R | H | H' | h | s | D | d | Ds | ts | Ｄw | tw | s1 | Lm |
最大荷重 (N) |
最大締付力 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDMS-10-80-W-OR | ステンレス製 | つや消しオレンジ | 26 | M10 | 78 | 55 | 59 | 36 | 8 | 21 | 16 | 18.4 | 2.5 | 20 | 1 | 7 | 80 | 290 | 16 |
| LDMS-10-80-W-RD | ステンレス製 | つや消しレッド | 26 | M10 | 78 | 55 | 59 | 36 | 8 | 21 | 16 | 18.4 | 2.5 | 20 | 1 | 7 | 80 | 290 | 16 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LDMS-10-80-W-OR | LDMS-10-80-W-OR | P | 2,940 | - | 在庫品 |
| LDMS-10-80-W-RD | LDMS-10-80-W-RD | P | 2,940 | - | 在庫品 |
