クランプレバー 平座金組み込みタイプ(おねじ・オールステンレス製) LDMS-LW-NI

・平座金が組み込まれた、オールステンレス製のクランプレバー。
・すぐれた耐蝕性と強度があります。
・平座金はヌスミ加工部に組み込まれており、平座金の脱落を防止します。また、平座金の組み込み作業も不要です。
・平座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。
・座面圧を大きくできない樹脂部品や長穴部品などの締めつけに適しています。

#オールステンレス
#クランプレバー
#レバー

共通仕様

レバー SCS13(SUS304相当)、ショットブラスト
ねじ部 SUS303
平座金 SUS303
止めねじ SUS303
スプリング ステンレス鋼線

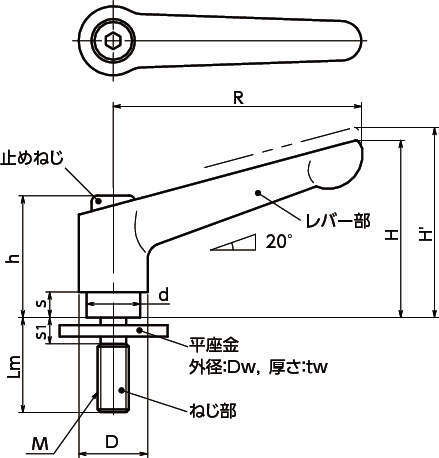

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 28件中 21-28件

  • 表示件数

28件の型式

型式 Lm M R H H’ h s D d Dw tw s1 歯数 最大荷重
(N)		 最大締付力
(kN)
LDMS-8-63-LW25-NI 63 M8 63 45 49 31 6.5 17.5 13.5 25 3 6 24 180 10
LDMS-10-20-LW30-NI 20 M10 78 55 59 36 8 21 16 30 3 7 26 290 16
LDMS-10-25-LW30-NI 25 M10 78 55 59 36 8 21 16 30 3 7 26 290 16
LDMS-10-32-LW30-NI 32 M10 78 55 59 36 8 21 16 30 3 7 26 290 16
LDMS-10-40-LW30-NI 40 M10 78 55 59 36 8 21 16 30 3 7 26 290 16
LDMS-10-50-LW30-NI 50 M10 78 55 59 36 8 21 16 30 3 7 26 290 16
LDMS-10-63-LW30-NI 63 M10 78 55 59 36 8 21 16 30 3 7 26 290 16
LDMS-10-80-LW30-NI 80 M10 78 55 59 36 8 21 16 30 3 7 26 290 16

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LDMS-8-63-LW25-NI LDMS-8-63-LW25-NI P 4,720 - 在庫品
LDMS-10-20-LW30-NI LDMS-10-20-LW30-NI P 5,410 - 在庫品
LDMS-10-25-LW30-NI LDMS-10-25-LW30-NI P 5,410 - 在庫品
LDMS-10-32-LW30-NI LDMS-10-32-LW30-NI P 5,410 - 在庫品
LDMS-10-40-LW30-NI LDMS-10-40-LW30-NI P 5,470 - 在庫品
LDMS-10-50-LW30-NI LDMS-10-50-LW30-NI P 5,580 - 在庫品
LDMS-10-63-LW30-NI LDMS-10-63-LW30-NI P 5,740 - 在庫品
LDMS-10-80-LW30-NI LDMS-10-80-LW30-NI P 5,960 - 在庫品
