クランプレバー平座金組み込みタイプ(おねじ・オールステンレス製) LDMS-LW-NI

このページをプリント
CADをダウンロード
価格・納期を確認

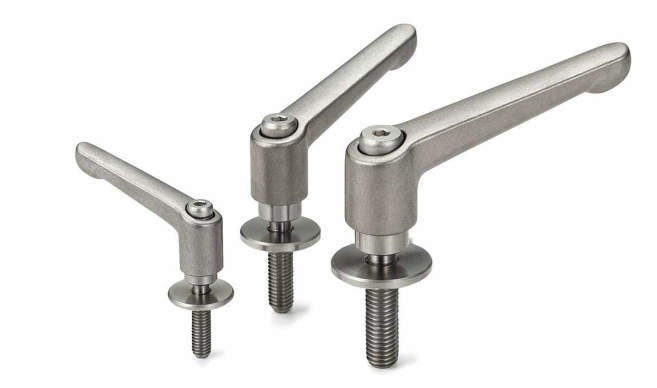

・平座金が組み込まれた、オールステンレス製のクランプレバー。
・すぐれた耐蝕性と強度があります。
・平座金はヌスミ加工部に組み込まれており、平座金の脱落を防止します。また、平座金の組み込み作業も不要です。
・平座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。
・座面圧を大きくできない樹脂部品や長穴部品などの締めつけに適しています。

: #オールステンレス; #クランプレバー; #レバー

共通仕様

レバー	SCS13(SUS304相当)、ショットブラスト
ねじ部	SUS303
平座金	SUS303
止めねじ	SUS303
スプリング	ステンレス鋼線

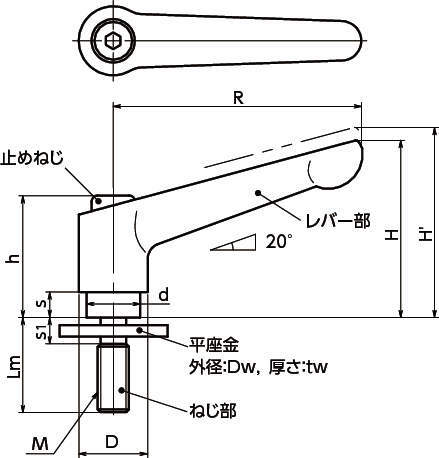

寸法図
動画
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

28件中 1-10件
表示件数

仕様
価格・納期

28件の型式

型式	Lm	M	R	H	H’	h	s	D	d	Dw	tw	s₁	歯数	最大荷重 (N)	最大締付力 (kN)


LDMS-5-12-LW20-NI	12	M5	45	35	38.5	24.5	4	13	10	20	2	4	18	60	3.9
LDMS-5-16-LW20-NI	16	M5	45	35	38.5	24.5	4	13	10	20	2	4	18	60	3.9
LDMS-5-20-LW20-NI	20	M5	45	35	38.5	24.5	4	13	10	20	2	4	18	60	3.9
LDMS-5-25-LW20-NI	25	M5	45	35	38.5	24.5	4	13	10	20	2	4	18	60	3.9
LDMS-5-32-LW20-NI	32	M5	45	35	38.5	24.5	4	13	10	20	2	4	18	60	3.9
LDMS-5-40-LW20-NI	40	M5	45	35	38.5	24.5	4	13	10	20	2	4	18	60	3.9
LDMS-5-50-LW20-NI	50	M5	45	35	38.5	24.5	4	13	10	20	2	4	18	60	3.9
LDMS-6-12-LW20-NI	12	M6	45	35	38.5	24.5	4	13	10	20	2	5	18	100	5.5
LDMS-6-16-LW20-NI	16	M6	45	35	38.5	24.5	4	13	10	20	2	5	18	100	5.5
LDMS-6-20-LW20-NI	20	M6	45	35	38.5	24.5	4	13	10	20	2	5	18	100	5.5

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
LDMS-5-12-LW20-NI	LDMS-5-12-LW20-NI	P	3,510	-	在庫品
LDMS-5-16-LW20-NI	LDMS-5-16-LW20-NI	P	3,510	-	在庫品
LDMS-5-20-LW20-NI	LDMS-5-20-LW20-NI	P	3,510	-	在庫品
LDMS-5-25-LW20-NI	LDMS-5-25-LW20-NI	P	3,510	-	在庫品
LDMS-5-32-LW20-NI	LDMS-5-32-LW20-NI	P	3,580	-	在庫品
LDMS-5-40-LW20-NI	LDMS-5-40-LW20-NI	P	3,650	-	在庫品
LDMS-5-50-LW20-NI	LDMS-5-50-LW20-NI	P	3,650	-	在庫品
LDMS-6-12-LW20-NI	LDMS-6-12-LW20-NI	P	3,510	-	在庫品
LDMS-6-16-LW20-NI	LDMS-6-16-LW20-NI	P	3,510	-	在庫品
LDMS-6-20-LW20-NI	LDMS-6-20-LW20-NI	P	3,510	-	在庫品
