・偏心カムつきのクランプレバー。
・ワークの着脱がすばやくできます。
・レバーを引き上げれば、偏心カムに対してレバーがフリーになり、レバーの位置を自由に変更することができます。
・レバー部は傷が目立ちにくいつや消しタイプの静電塗装。
・レバー部のカラーバリエーションは4種類。
| レバー | 亜鉛ダイカスト、静電塗装(各色) |
|---|---|
| ねじ部 | SCM435、焼入れ(硬度：50-55HRC) |
| 平座金 | SUM22L、四三酸化鉄皮膜(黒) |
| 止めねじ | SUM22L、四三酸化鉄皮膜(黒) |
| スプリング | SWPB |
12件の型式

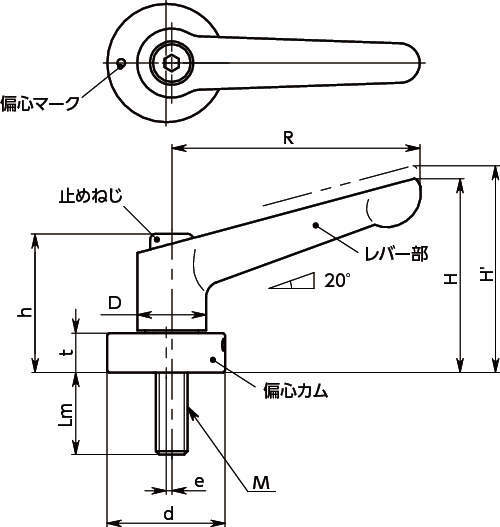

| 型式 | レバー部の色 | M | Lm | R | H | H' | h | D | d | e | t | 歯数 |
許容締めつけ トルク (N・m) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDM-10-EC-OR | つや消しオレンジ | M10 | 18 | 78 | 62 | 66 | 43 | 21 | 35 | 2 | 14 | 26 | 20 | 229 |
| LDM-10-EC-RD | つや消しレッド | M10 | 18 | 78 | 62 | 66 | 43 | 21 | 35 | 2 | 14 | 26 | 20 | 229 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LDM-10-EC-OR | LDM-10-EC-OR | P | 5,880 | - | 在庫品 |
| LDM-10-EC-RD | LDM-10-EC-RD | P | 5,880 | - | 在庫品 |
