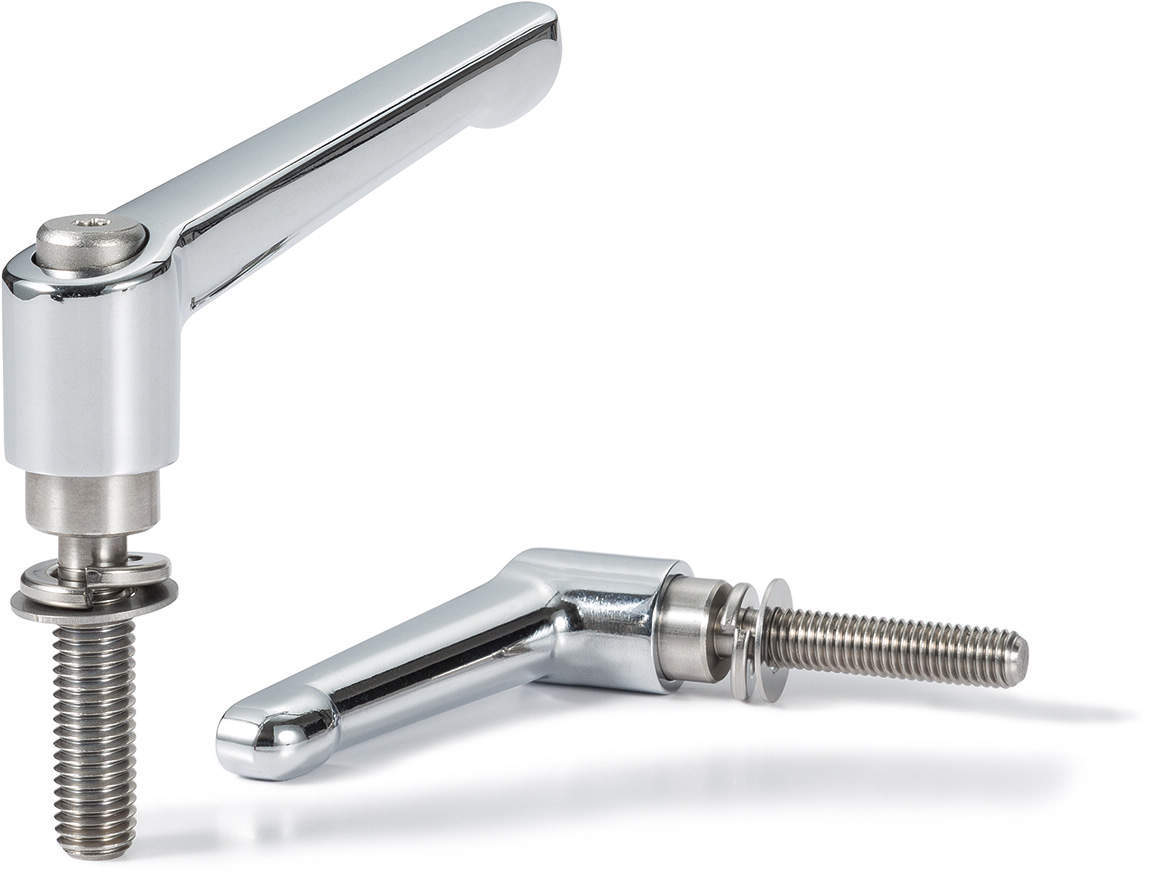

■ばね座金を組み込む作業が不要です。
■特殊形状の平座金が、ばね座金の脱落を防止します。
■平座金はねじ山に沿って回転させることで、取りはずすことができます。
・ばね座金を別の座金部品に交換することもできます。
| レバー部 | 亜鉛ダイカストクロムメッキ |
|---|---|
| ねじ部 | SUS303 |
| ばね座金 | SUS304 |
| 平座金 | SUS304 |
| 止めねじ | SUS304 |
| スプリング | ステンレス鋼線 |
28件の型式

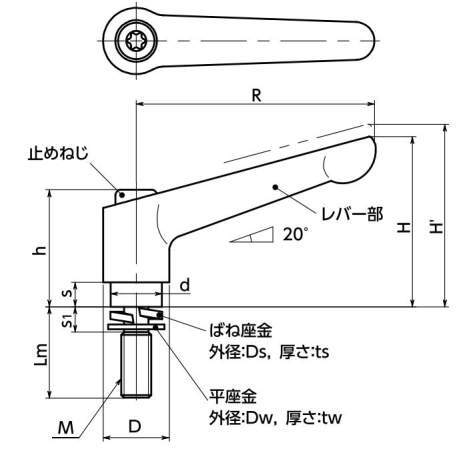

| 型式 | タイプ | 材質 | M(並目) | Lm | R | H | H' | h | s | D | d | Ds | ts | Dw | tw | s1 | 歯数 |
最大荷重 (N) |
最大 締付力 (kN) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||||||||||
| LDMS-6-25-W-CR | おねじ | ステンレス製 | M6 | 1 | 25 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 12.2 | 1.5 | 12 | 0.6 | 5 | 18 | 100 | 5.5 |
| LDMS-6-32-W-CR | おねじ | ステンレス製 | M6 | 1 | 32 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 12.2 | 1.5 | 12 | 0.6 | 5 | 18 | 100 | 5.5 |
| LDMS-6-40-W-CR | おねじ | ステンレス製 | M6 | 1 | 40 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 12.2 | 1.5 | 12 | 0.6 | 5 | 18 | 100 | 5.5 |
| LDMS-6-50-W-CR | おねじ | ステンレス製 | M6 | 1 | 50 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 12.2 | 1.5 | 12 | 0.6 | 5 | 18 | 100 | 5.5 |
| LDMS-8-16-W-CR | おねじ | ステンレス製 | M8 | 1.25 | 16 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 15.4 | 2 | 16 | 0.8 | 6 | 24 | 180 | 10 |
| LDMS-8-20-W-CR | おねじ | ステンレス製 | M8 | 1.25 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 15.4 | 2 | 16 | 0.8 | 6 | 24 | 180 | 10 |
| LDMS-8-25-W-CR | おねじ | ステンレス製 | M8 | 1.25 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 15.4 | 2 | 16 | 0.8 | 6 | 24 | 180 | 10 |
| LDMS-8-32-W-CR | おねじ | ステンレス製 | M8 | 1.25 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 15.4 | 2 | 16 | 0.8 | 6 | 24 | 180 | 10 |
| LDMS-8-40-W-CR | おねじ | ステンレス製 | M8 | 1.25 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 15.4 | 2 | 16 | 0.8 | 6 | 24 | 180 | 10 |
| LDMS-8-50-W-CR | おねじ | ステンレス製 | M8 | 1.25 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 15.4 | 2 | 16 | 0.8 | 6 | 24 | 180 | 10 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LDMS-6-25-W-CR | LDMS-6-25-W-CR | P | 1,790 | - | 在庫品 |
| LDMS-6-32-W-CR | LDMS-6-32-W-CR | P | 1,790 | - | 在庫品 |
| LDMS-6-40-W-CR | LDMS-6-40-W-CR | P | 1,850 | - | 在庫品 |
| LDMS-6-50-W-CR | LDMS-6-50-W-CR | P | 1,850 | - | 在庫品 |
| LDMS-8-16-W-CR | LDMS-8-16-W-CR | P | 2,240 | - | 在庫品 |
| LDMS-8-20-W-CR | LDMS-8-20-W-CR | P | 2,240 | - | 在庫品 |
| LDMS-8-25-W-CR | LDMS-8-25-W-CR | P | 2,240 | - | 在庫品 |
| LDMS-8-32-W-CR | LDMS-8-32-W-CR | P | 2,240 | - | 在庫品 |
| LDMS-8-40-W-CR | LDMS-8-40-W-CR | P | 2,290 | - | 在庫品 |
| LDMS-8-50-W-CR | LDMS-8-50-W-CR | P | 2,380 | - | 在庫品 |
