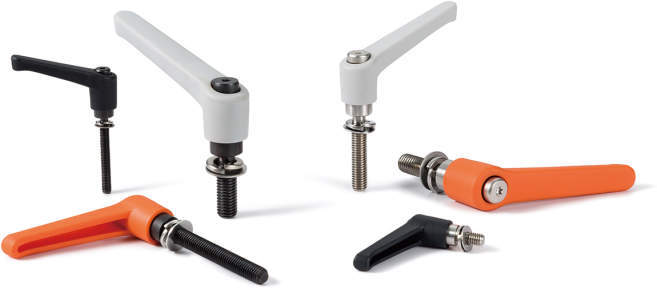

・ばね座金を組み込む作業が不要です。
・特殊形状の平座金が、ばね座金の脱落を防止します。
・平座金はねじ山に沿って回転させることで、取りはずすことができます。
ばね座金を別の座金部品に交換することもできます。
・亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。
金属製のねじのセレーションとのかみ合いにも充分な強度を実現しています。
・レバー部のカラーバリエーションは3種類。品番の末尾記号により、選択できます。
| レバー部 | ナイロン6（各色） |
|---|---|
| ねじ部 | ・LEM-W：SUM22L 四三酸化鉄被膜（黒） ・LEMS-W：SUS303 |
| 止めねじ | ・LEM-W：スティール 四三酸化鉄被膜（黒） ・LEMS-W：SUS304 |
| セレーションリング（インサート） | 亜鉛ダイカスト |
| ばね座金 | SUS304 |
| 平座金 | SUS304 |
| スプリング | ステンレス鋼線 |
174件の型式
| 型式 | ねじ部 |
M (並目) |
Lm (mm) |
R (mm) |
H (mm) |
H' (mm) |
h (mm) |
s (mm) |
D (mm) |
d (mm) |
Ds (mm) |
ts (mm) |
Dw (mm) |
tw (mm) |
s1 (mm) |
B＊1 (mm) |
歯数 | 最大荷重 | 最大締付力 |
質量 (g) |
本体カラー |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LEMS-10-32-W-OR | ステンレス製 | M10 | 32 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 18.4 | 2.5 | 20 | 1 | 7 | 11 | 26 | 200 | 11 | 77 | つや消しオレンジ |
| LEMS-10-32-W-SG | ステンレス製 | M10 | 32 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 18.4 | 2.5 | 20 | 1 | 7 | 11 | 26 | 200 | 11 | 77 | つや消しシルバー |
| LEMS-10-40-W-BK | ステンレス製 | M10 | 40 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 18.4 | 2.5 | 20 | 1 | 7 | 11 | 26 | 200 | 11 | 81 | つや消し黒 |
| LEMS-10-40-W-OR | ステンレス製 | M10 | 40 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 18.4 | 2.5 | 20 | 1 | 7 | 11 | 26 | 200 | 11 | 81 | つや消しオレンジ |
| LEMS-10-40-W-SG | ステンレス製 | M10 | 40 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 18.4 | 2.5 | 20 | 1 | 7 | 11 | 26 | 200 | 11 | 81 | つや消しシルバー |
| LEMS-10-50-W-BK | ステンレス製 | M10 | 50 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 18.4 | 2.5 | 20 | 1 | 7 | 11 | 26 | 200 | 11 | 86 | つや消し黒 |
| LEMS-10-50-W-OR | ステンレス製 | M10 | 50 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 18.4 | 2.5 | 20 | 1 | 7 | 11 | 26 | 200 | 11 | 86 | つや消しオレンジ |
| LEMS-10-50-W-SG | ステンレス製 | M10 | 50 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 18.4 | 2.5 | 20 | 1 | 7 | 11 | 26 | 200 | 11 | 86 | つや消しシルバー |
| LEMS-10-63-W-BK | ステンレス製 | M10 | 63 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 18.4 | 2.5 | 20 | 1 | 7 | 11 | 26 | 200 | 11 | 92 | つや消し黒 |
| LEMS-10-63-W-OR | ステンレス製 | M10 | 63 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 18.4 | 2.5 | 20 | 1 | 7 | 11 | 26 | 200 | 11 | 92 | つや消しオレンジ |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LEMS-10-32-W-OR | LEMS-10-32-W-OR | P | 1,890 | - | 在庫品 |
| LEMS-10-32-W-SG | LEMS-10-32-W-SG | P | 1,890 | - | 在庫品 |
| LEMS-10-40-W-BK | LEMS-10-40-W-BK | P | 1,970 | - | 在庫品 |
| LEMS-10-40-W-OR | LEMS-10-40-W-OR | P | 1,970 | - | 在庫品 |
| LEMS-10-40-W-SG | LEMS-10-40-W-SG | P | 1,970 | - | 在庫品 |
| LEMS-10-50-W-BK | LEMS-10-50-W-BK | P | 2,050 | - | 在庫品 |
| LEMS-10-50-W-OR | LEMS-10-50-W-OR | P | 2,050 | - | 在庫品 |
| LEMS-10-50-W-SG | LEMS-10-50-W-SG | P | 2,050 | - | 在庫品 |
| LEMS-10-63-W-BK | LEMS-10-63-W-BK | P | 2,420 | - | 在庫品 |
| LEMS-10-63-W-OR | LEMS-10-63-W-OR | P | 2,420 | - | 在庫品 |
