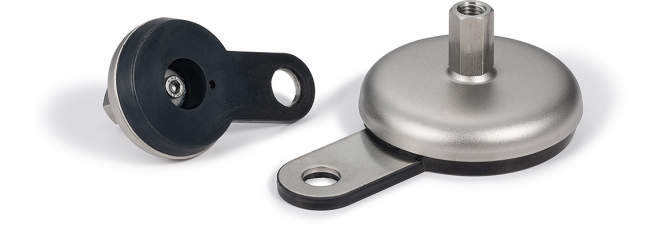

・耐久性にすぐれた金属製のレベリングアジャスタ。
・ラバーディスクと一体になったアンカーボルト取りつけ用プレートが付属しています。床面への固定に利用できます。
衝撃や振動による機器・装置の転倒や位置ずれの防止に効果的です。
・ねじパッドはステンレス製のため、耐蝕性にすぐれています。
・パッドは6°まで傾きます。傾斜面での使用に効果的です。
| ねじ | SUS303 |
|---|---|
| パッド | SUS304 |
| アンカーボルト | SUS304 |
| 取りつけ用プレート | SUS304 |
| ラバーディスク | NBR（黒)硬度ショアA80±5 |
| 六角穴付きボルト | ステンレス鋼 |
18件の型式
| 型式 |
D (mm) |
M（並目） |
Lf (mm) |
H (mm) |
H1 (mm) |
C (mm) |
A (mm) |
sw1 (mm) |
許容荷重 (N) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの 呼び | ピッチ | ||||||||||
| FNAFS-80-M16-54-B1-X | 80 | M16 | 2 | 16 | 54 | 20 | 70 | 30 | 22 | 19000 | 364 |
| FNAFS-80-M20-62-B1-X | 80 | M20 | 2.5 | 20 | 62 | 20 | 70 | 30 | 27 | 19000 | 440 |
| FNAFS-80-M8-42-B1-X | 80 | M8 | 1.25 | 8 | 42 | 20 | 70 | 30 | 14 | 8000 | 300 |
| FNAFS-100-M10-46-B1-X | 100 | M10 | 1.5 | 10 | 46 | 21 | 80 | 30 | 14 | 13000 | 441 |
| FNAFS-100-M12-50-B1-X | 100 | M12 | 1.75 | 12 | 50 | 21 | 80 | 30 | 17 | 17000 | 461 |
| FNAFS-100-M16-55-B1-X | 100 | M16 | 2 | 16 | 55 | 21 | 80 | 30 | 22 | 17000 | 504 |
| FNAFS-100-M20-63-B1-X | 100 | M20 | 2.5 | 20 | 63 | 21 | 80 | 30 | 27 | 17000 | 580 |
| FNAFS-100-M8-43-B1-X | 100 | M8 | 1.25 | 8 | 43 | 21 | 80 | 30 | 14 | 8000 | 440 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FNAFS-80-M16-54-B1-X | FNAFS-80-M16-54-B1-X | P | 5,590 | - | 10日間 |
| FNAFS-80-M20-62-B1-X | FNAFS-80-M20-62-B1-X | P | 6,060 | - | 10日間 |
| FNAFS-80-M8-42-B1-X | FNAFS-80-M8-42-B1-X | P | 4,990 | - | 10日間 |
| FNAFS-100-M10-46-B1-X | FNAFS-100-M10-46-B1-X | P | 7,250 | - | 10日間 |
| FNAFS-100-M12-50-B1-X | FNAFS-100-M12-50-B1-X | P | 7,370 | - | 10日間 |
| FNAFS-100-M16-55-B1-X | FNAFS-100-M16-55-B1-X | P | 7,730 | - | 10日間 |
| FNAFS-100-M20-63-B1-X | FNAFS-100-M20-63-B1-X | P | 8,200 | - | 10日間 |
| FNAFS-100-M8-43-B1-X | FNAFS-100-M8-43-B1-X | P | 7,130 | - | 10日間 |
