サーボモータ・ステッピングモータに最適なベローズタイプのフレキシブルカップリングです
・ベローズタイプのフレキシブルカップリングです。
・ベローズが偏心・偏角・エンドプレイを許容します。
・ベローズはステンレス製です。
共通仕様
| ハブ | A2017 アルマイト処理 |
|---|---|
| ベローズ | SUS304 |
| 六角穴付ボルト | SCM435 四三酸化鉄被膜（黒） |
鍋屋バイテック会社
カップリング｜フレキシブルカップリング ベロータイプ MBB
詳細仕様
395件の型式

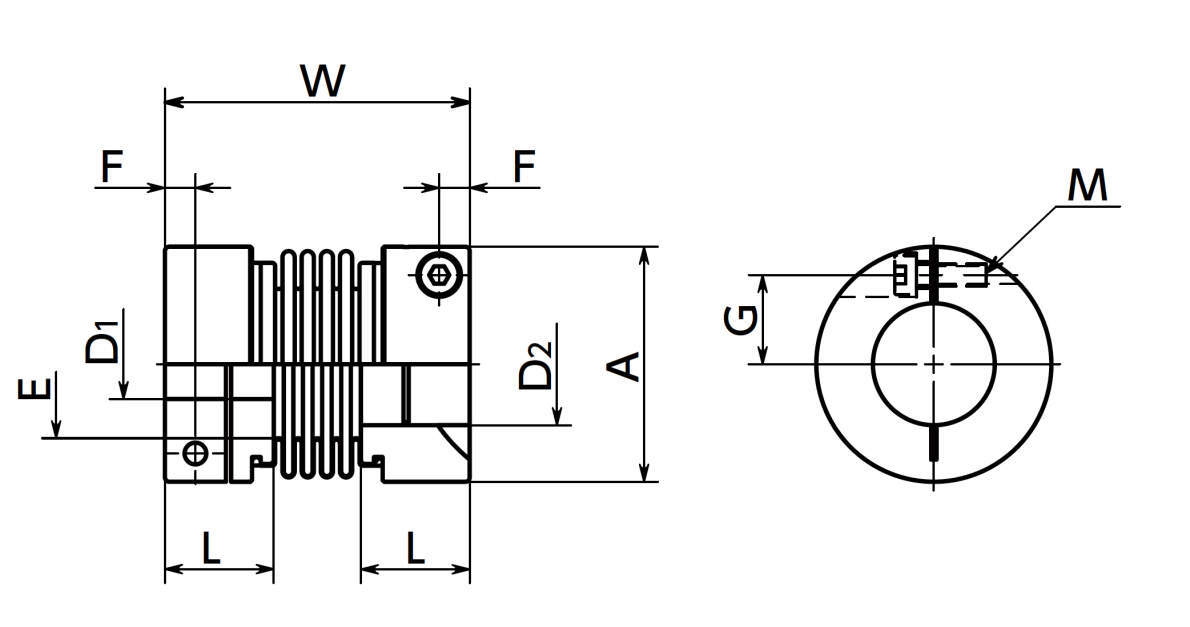

| 型式 |
A (mm) |
L (mm) |
W (mm) |
E (mm) |
F (mm) |
G (mm) |
D1 (mm) |
D2 (mm) |
最大軸穴径 (mm) |
常用トルク (N・m) |
最高回転数 (min-1) |
慣性モーメント (kg・m2） |
許容偏心 (mm) |
許容偏角 (°) |
許容エンドプレイ (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MBB-40C-8-3/4 | 40 | 16 | 51 | 28 | 5 | 15 | 8 | 3/4 | 24 | 10 | 15000 | 2.8×10-5 | 0.2 | 1.5 | ±1 | 110 |
| MBB-40C-8-3/8 | 40 | 16 | 51 | 28 | 5 | 15 | 8 | 3/8 | 24 | 10 | 15000 | 2.8×10-5 | 0.2 | 1.5 | ±1 | 110 |
| MBB-40C-8-5/8 | 40 | 16 | 51 | 28 | 5 | 15 | 8 | 5/8 | 24 | 10 | 15000 | 2.8×10-5 | 0.2 | 1.5 | ±1 | 110 |
| MBB-40C-8-7/8 | 40 | 16 | 51 | 28 | 5 | 15 | 8 | 7/8 | 24 | 10 | 15000 | 2.8×10-5 | 0.2 | 1.5 | ±1 | 110 |
| MBB-40C-8-8 | 40 | 16 | 51 | 28 | 5 | 15 | 8 | 8 | 24 | 10 | 15000 | 2.8×10-5 | 0.2 | 1.5 | ±1 | 110 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MBB-40C-8-3/4 | MBB-40C-8-3/4 | P | 8,810 | - | 6日間 |
| MBB-40C-8-3/8 | MBB-40C-8-3/8 | P | 8,810 | - | 6日間 |
| MBB-40C-8-5/8 | MBB-40C-8-5/8 | P | 8,810 | - | 6日間 |
| MBB-40C-8-7/8 | MBB-40C-8-7/8 | P | 8,810 | - | 6日間 |
| MBB-40C-8-8 | MBB-40C-8-8 | P | 8,810 | - | 6日間 |
