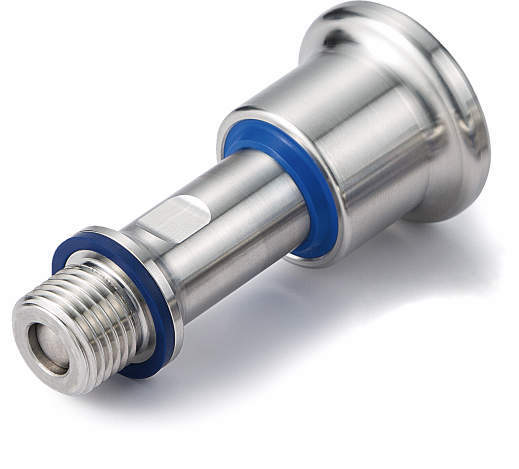

インデックスプランジャ ロック機構つき ハイジェニックデザイン PHDYS-FH

・ハイジェニックデザインのインデックスプランジャ。衛生管理が求められる食品機械・医療品機械などの用途に。
・ノブ側からの取りつけ面およびノブの摺動部がシーリングされており、インデックスプランジャ内部および取りつけ面のすき間に異物や液体が侵入するのを防ぎます。
・シールは、食品と識別しやすい青色を使用しています。また、米国食品医薬品局(FDA)の規格に準拠した材料を使用しています。
・EHEDG(欧州衛生工学設計グループ)が定めるガイドラインに準拠しています。
・金属部にはSUS316を使用。SUS304より耐蝕性・耐薬品性にすぐれています。
・表面の仕上げはRa0.8μm未満。清掃性にすぐれています。
・使用可能温度:-20℃~110℃
・ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。
・ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとに戻ります。
・ロック機構はノブに内蔵されています。

#ハイジェニックデザイン
#プランジャー

共通仕様

ノブ SUS316
本体 SUS316
ピン SUS316
スプリング SUS316Ti
シールリング H-NBR(青)
硬度ショアA85±5
摺動用シール TPU(青)
硬度ショアA95±5

CADメーカーTOP

詳細仕様

  • 2件中 1-2件

  • 表示件数

2件の型式

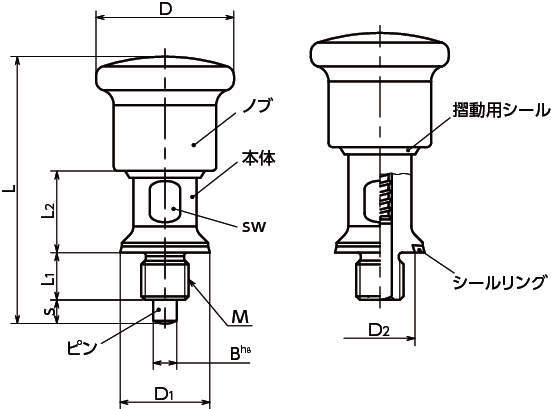

型式 B s M(細目) D D1 D2 L L1 L2 sw 荷重(N)
min./max.
ピンのせん断荷重
(N)
質量
(g)
ねじの呼び ピッチ
PHDYS-6-6-FH 6 6 M12 1.5 35 22.8 18 67.8 12 20.8 14 20/36 2620 169
PHDYS-8-8-FH 8 8 M16 1.5 35 22.8 18 74.3 12 25.3 14 22/32 4660 190

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
PHDYS-6-6-FH PHDYS-6-6-FH P 22,300 - 在庫品
PHDYS-8-8-FH PHDYS-8-8-FH P 23,400 - 在庫品
