インデックスプランジャ用ブシュ PIXBS

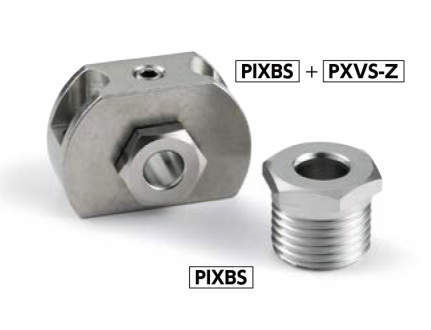

・インデックスプランジャ用取りつけ冶具PXVS-W、PXVS-Zと組み合わせることで、ピン側のブシュとして使用できます。
・ステンレス製

#ステンレス
#プランジャー
#位置決め

共通仕様

本体 SUS431
焼き入れ

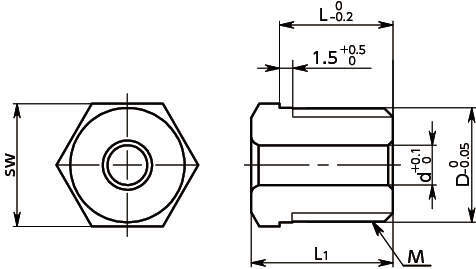

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 6件中 1-6件

  • 表示件数

6件の型式

型式 M(細目) D d L L1 sw 質量
(g)
ねじの呼び ピッチ
PIXBS-M12-1.5-4 M12 1.5 12 4.2 10 13 13 9
PIXBS-M12-1.5-5 M12 1.5 12 5.2 10 13 13 8
PIXBS-M12-1.5-6 M12 1.5 12 6.2 10 13 13 8
PIXBS-M16-1.5-8 M16 1.5 16 8.2 12 15 17 16
PIXBS-M16-1.5-10 M16 1.5 16 10.2 12 15 17 13
PIXBS-M16-1.5-12 M16 1.5 16 12.2 12 15 17 8

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
PIXBS-M12-1.5-4 PIXBS-M12-1.5-4 P 1,650 - 在庫品
PIXBS-M12-1.5-5 PIXBS-M12-1.5-5 P 1,650 - 在庫品
PIXBS-M12-1.5-6 PIXBS-M12-1.5-6 P 1,650 - 在庫品
PIXBS-M16-1.5-8 PIXBS-M16-1.5-8 P 2,310 - 在庫品
PIXBS-M16-1.5-10 PIXBS-M16-1.5-10 P 2,310 - 在庫品
PIXBS-M16-1.5-12 PIXBS-M16-1.5-12 P 2,310 - 在庫品
