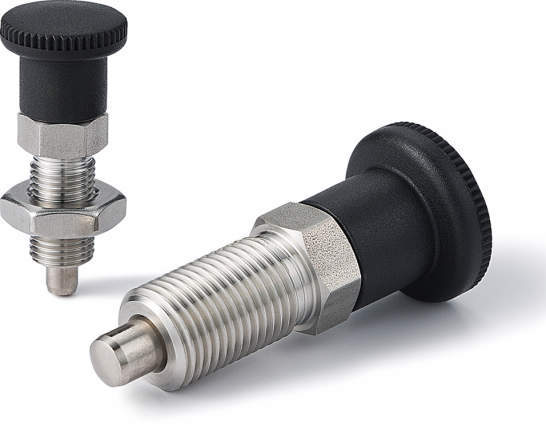

・金属部分には、SUS316を使用。SUS304より耐蝕性、耐薬品性にすぐれています。
・各ピン径について2種類のストロークを標準化(ピン径：φ10・φ12を除く)
・割り出し・位置決めに。
・ピンはニッケルメッキ済み。耐摩耗性に優れています。
・ロックナットの有無が選択できます。
| ノブ | ナイロン6(つや消し黒) |
|---|---|
| 本体 | SUS316 |
| ピン | SUS316 ニッケルメッキ |
| スプリング | SUS316Ti |
| ロックナット | PLXS-A-A4：- PLXS-AK-A4：SUS316 |
20件の型式

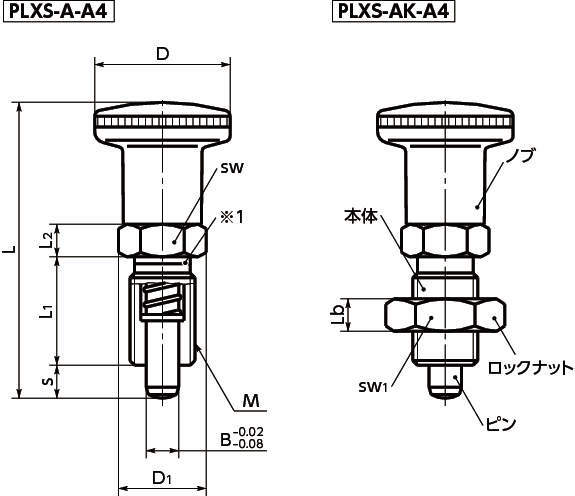

| 型式 | 仕様 | B | s | M(細目) | D | D1 | L | L2 | Lb | sw | sw1 |
荷重(N) mix./max. |
ピンのせん断荷重 (N) |
適用カラー |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||||||
| PLXS-4-4-A-A4 | ロックナットなし | 4 | 4 | M8 | 1 | 16 | 11.5 | 39 | 5 | - | 10 | - | 3.5/11 | 1160 | PXCS-8-10-** | 10 |
| PLXS-4-6-A-A4 | ロックナットなし | 4 | 6 | M8 | 1 | 16 | 11.5 | 41 | 5 | - | 10 | - | 3月11日 | 1160 | PXCS-8-10-** | 10 |
| PLXS-5-5-A-A4 | ロックナットなし | 5 | 5 | M10 | 1 | 19 | 13.8 | 45 | 6 | - | 12 | - | 3月12日 | 1820 | PXCS-10-12-** | 20 |
| PLXS-5-8-A-A4 | ロックナットなし | 5 | 8 | M10 | 1 | 19 | 13.8 | 48 | 6 | - | 12 | - | 3月14日 | 1820 | PXCS-10-12-** | 18 |
| PLXS-6-6-A-A4 | ロックナットなし | 6 | 6 | M12 | 1.5 | 23 | 16.2 | 54 | 6 | - | 14 | - | 4.5/16 | 2620 | PXCS-12-14-** | 29 |
| PLXS-6-9-A-A4 | ロックナットなし | 6 | 9 | M12 | 1.5 | 23 | 16.2 | 57 | 6 | - | 14 | - | 4月20日 | 2620 | PXCS-12-14-** | 29 |
| PLXS-8-8-A-A4 | ロックナットなし | 8 | 8 | M16 | 1.5 | 28 | 19.6 | 66 | 8 | - | 17 | - | 6月23日 | 4660 | PXCS-16-17-** | 63 |
| PLXS-8-12-A-A4 | ロックナットなし | 8 | 12 | M16 | 1.5 | 28 | 19.6 | 70 | 8 | - | 17 | - | 7月26日 | 4660 | PXCS-16-17-** | 63 |
| PLXS-10-12-A-A4 | ロックナットなし | 10 | 12 | M16 | 1.5 | 28 | 19.6 | 70 | 8 | - | 17 | - | 7.5/32 | 7280 | PXCS-16-17-** | 64 |
| PLXS-12-15-A-A4 | ロックナットなし | 12 | 15 | M20 | 1.5 | 33 | 25.4 | 86.5 | 10 | - | 22 | - | 9/32 | 10400 | PXCS-20-22-** | 129 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PLXS-4-4-A-A4 | PLXS-4-4-A-A4 | P | 4,490 | - | 在庫品 |
| PLXS-4-6-A-A4 | PLXS-4-6-A-A4 | P | 4,540 | - | 在庫品 |
| PLXS-5-5-A-A4 | PLXS-5-5-A-A4 | P | 4,570 | - | 在庫品 |
| PLXS-5-8-A-A4 | PLXS-5-8-A-A4 | P | 4,720 | - | 在庫品 |
| PLXS-6-6-A-A4 | PLXS-6-6-A-A4 | P | 5,300 | - | 在庫品 |
| PLXS-6-9-A-A4 | PLXS-6-9-A-A4 | P | 5,430 | - | 在庫品 |
| PLXS-8-8-A-A4 | PLXS-8-8-A-A4 | P | 6,420 | - | 在庫品 |
| PLXS-8-12-A-A4 | PLXS-8-12-A-A4 | P | 6,560 | - | 在庫品 |
| PLXS-10-12-A-A4 | PLXS-10-12-A-A4 | P | 7,090 | - | 在庫品 |
| PLXS-12-15-A-A4 | PLXS-12-15-A-A4 | P | 8,310 | - | 在庫品 |
