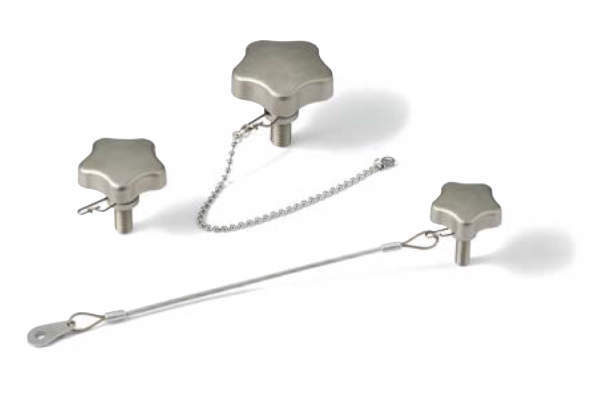

・ノブと機械・装置をケーブル・チェーンで連結して、ノブの紛失・脱落を防止します。
・ノブはショットブラスト仕上げによる美しい外観。
・リテーナリングがノブに対して空回りするため、ノブを回転させてもケーブル・チェーンが絡まりません。
| ノブ | SUS316L ショットブラスト |
|---|---|
| ハブ | SUS304相当 |
| リテーナリング | SUS301相当 |
| ケーブル | KSCHM-H：SUS304相当 ポリ塩化ビニル |
| 座金 | KSCHM-H：SUS304相当 |
| ボールチェーン | KSCHM-K：SUS301相当 |
30件の型式
| 型式 | 仕様 | D | Lm | M(並目) | H | s | h | R | a | |
|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||
| KSCHM-40-M8-20-H | リテーナリング+ケーブル | 40 | 20 | M8 | 1.25 | 24 | 12 | 3.2 | 22.3 | 2.8 |
| KSCHM-40-M8-30-H | リテーナリング+ケーブル | 40 | 30 | M8 | 1.25 | 24 | 12 | 3.2 | 22.3 | 2.8 |
| KSCHM-40-M8-40-H | リテーナリング+ケーブル | 40 | 40 | M8 | 1.25 | 24 | 12 | 3.2 | 22.3 | 2.8 |
| KSCHM-50-M10-20-H | リテーナリング+ケーブル | 50 | 20 | M10 | 1.5 | 30 | 17 | 3.9 | 29.6 | 3.2 |
| KSCHM-50-M10-30-H | リテーナリング+ケーブル | 50 | 30 | M10 | 1.5 | 30 | 17 | 3.9 | 29.6 | 3.2 |
| KSCHM-50-M10-40-H | リテーナリング+ケーブル | 50 | 40 | M10 | 1.5 | 30 | 17 | 3.9 | 29.6 | 3.2 |
| KSCHM-60-M12-20-H | リテーナリング+ケーブル | 60 | 20 | M12 | 1.75 | 38 | 20 | 3.9 | 30.7 | 3.2 |
| KSCHM-60-M12-30-H | リテーナリング+ケーブル | 60 | 30 | M12 | 1.75 | 38 | 20 | 3.9 | 30.7 | 3.2 |
| KSCHM-60-M12-40-H | リテーナリング+ケーブル | 60 | 40 | M12 | 1.75 | 38 | 20 | 3.9 | 30.7 | 3.2 |
| KSCHM-60-M12-50-H | リテーナリング+ケーブル | 60 | 50 | M12 | 1.75 | 38 | 20 | 3.9 | 30.7 | 3.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KSCHM-40-M8-20-H | KSCHM-40-M8-20-H | P | 5,320 | - | 10日間 |
| KSCHM-40-M8-30-H | KSCHM-40-M8-30-H | P | 5,450 | - | 10日間 |
| KSCHM-40-M8-40-H | KSCHM-40-M8-40-H | P | 5,580 | - | 10日間 |
| KSCHM-50-M10-20-H | KSCHM-50-M10-20-H | P | 5,770 | - | 10日間 |
| KSCHM-50-M10-30-H | KSCHM-50-M10-30-H | P | 5,970 | - | 10日間 |
| KSCHM-50-M10-40-H | KSCHM-50-M10-40-H | P | 6,150 | - | 10日間 |
| KSCHM-60-M12-20-H | KSCHM-60-M12-20-H | P | 6,400 | - | 10日間 |
| KSCHM-60-M12-30-H | KSCHM-60-M12-30-H | P | 6,590 | - | 10日間 |
| KSCHM-60-M12-40-H | KSCHM-60-M12-40-H | P | 6,820 | - | 10日間 |
| KSCHM-60-M12-50-H | KSCHM-60-M12-50-H | P | 7,000 | - | 10日間 |
