トルクコントロールノブ・スリーロブタイプ KTCLM

KTCLM

  • KTCLM

・トルクリミット機構を内蔵したノブ。締めつけトルクの管理ができます。
・締めつけ方向に設定トルクよりも大きなトルクで回すとノブが空回りし、それ以上締めつけることができません。ゆるめる方向には空回りしません。
・設定トルクまで締めつけるとクリック感があり、締めつけ完了が確認できます。
・指のかかりがよく、力をかけやすい形状です。
・設定トルクはノブの外径に対して3種類を標準化。品番の末尾に設定トルクの値を指定してください。

#ノブ

共通仕様

本体 ガラス繊維強化ナイロン6(つや消し黒)
ねじ部 SUM22L 四三酸化鉄皮膜(黒)
キャップ ナイロン6(ライトグレー)

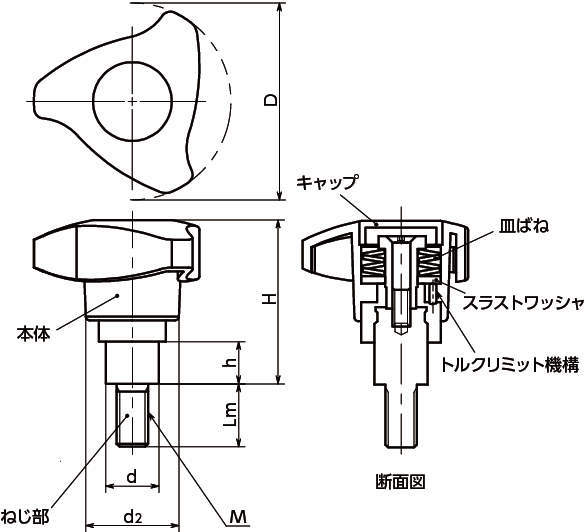

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 90件中 21-30件

  • 表示件数

90件の型式

型式 D Lm M(並目) d d2 H h 質量
(g)
ねじの呼び ピッチ
KTCLM-50-M10-25-4 50 25 M10 1.5 1.35 23.6 41.6 10.7 77
KTCLM-50-M10-32-2 50 32 M10 1.5 1.35 23.6 41.6 10.7 80
KTCLM-50-M10-32-3 50 32 M10 1.5 1.35 23.6 41.6 10.7 80
KTCLM-50-M10-32-4 50 32 M10 1.5 1.35 23.6 41.6 10.7 81
KTCLM-50-M10-40-2 50 40 M10 1.5 1.35 23.6 41.6 10.7 82
KTCLM-50-M10-40-3 50 40 M10 1.5 1.35 23.6 41.6 10.7 82
KTCLM-50-M10-40-4 50 40 M10 1.5 1.35 23.6 41.6 10.7 83
KTCLM-50-M10-50-2 50 50 M10 1.5 1.35 23.6 41.6 10.7 87
KTCLM-50-M10-50-3 50 50 M10 1.5 1.35 23.6 41.6 10.7 87
KTCLM-50-M10-50-4 50 50 M10 1.5 1.35 23.6 41.6 10.7 88

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
KTCLM-50-M10-25-4 KTCLM-50-M10-25-4 P 9,780 - 10日間
KTCLM-50-M10-32-2 KTCLM-50-M10-32-2 P 9,790 - 10日間
KTCLM-50-M10-32-3 KTCLM-50-M10-32-3 P 9,790 - 10日間
KTCLM-50-M10-32-4 KTCLM-50-M10-32-4 P 9,790 - 10日間
KTCLM-50-M10-40-2 KTCLM-50-M10-40-2 P 9,810 - 10日間
KTCLM-50-M10-40-3 KTCLM-50-M10-40-3 P 9,810 - 10日間
KTCLM-50-M10-40-4 KTCLM-50-M10-40-4 P 9,810 - 10日間
KTCLM-50-M10-50-2 KTCLM-50-M10-50-2 P 9,830 - 10日間
KTCLM-50-M10-50-3 KTCLM-50-M10-50-3 P 9,830 - 10日間
KTCLM-50-M10-50-4 KTCLM-50-M10-50-4 P 9,830 - 10日間
